電機檢測與運行實訓裝置

欄目分類:產品總目錄   發布日期:2020-10-09   瀏覽次數:
電機檢測與運行實訓裝置,電機運行檢測實驗臺具備了三相異步電動機、步進電機、伺服電機等多種電機的實驗功能。且采用數字化檢測手段。咨詢熱線13122891392

聯系方式見右側懸浮框

中人教儀廠專業為客戶提供【電機檢測與運行實訓裝置,電機運行檢測實驗臺】的實訓室建設方案,對【電機檢測與運行實訓裝置,電機運行檢測實驗臺】施行三包售后服務,如果您對我們的【電機檢測與運行實訓裝置,電機運行檢測實驗臺】有不了解的地方,請咨詢我們客服或來電咨詢,我們將竭誠為您服務。

ZRDQ-ZY電機裝配與運行檢測實訓考核裝置

一、 概述

電機控制實驗臺是一種新型的電機實驗臺,同時具備了三相異步電動機、步進電機、伺服電機等多種電機的實驗功能。且采用數字化檢測手段,更直觀地反應了電機控制的過程,強化了多種電機制作和電氣控制(拖動)方式,是一款可滿足多層次教學的實訓考核設備。適合高職、高專、中等職業院校開設的相關專業的教學與技能實訓。同時該實訓裝置還可作為技工學校、職教中心、職業資格鑒定站進行技能實訓與技能鑒定的考核裝置。

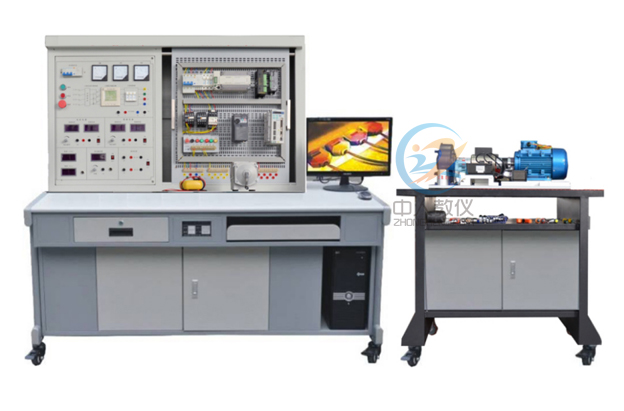

電機裝配與運行檢測實訓考核裝置,電機控制實驗臺

二、 裝置特點

1、安全性強:各電源輸出、各測量儀表均有可靠的保護功能,具有完善、可靠的人身安全保護體系。
2、適應性強:能滿足各類學校相應課程的實驗教學,深度和廣度可根據需要作靈活調整,普及與提高可根據教學的進程作有機的結合。
3、科學性強:采用高精度智能化數據測量,實驗儀表采用指針式、數字式等多種形式,測量數據精度高。還可以利用計算機與其聯網,通過組態軟件在計算機組態,完成對實驗裝置的遠程監控。
4、綜合性強:同時提供多種交流與直流電機,在一個實驗平臺上即可完成多種電機控制實驗。節省實驗用房,安裝方便靈活。
5、配套性強:從儀器儀表、專用電源、電機裝配工具到實驗連接專用導線等均配套齊全,儀器儀表、部件的性能、規格等均密切結合實驗的需要進行配套。

三、 技術性能

1、 輸入電源:三相四線(或三相五線)~380V±10%  50Hz
2、 整機功率:≤1 KVA
3、工作環境:溫度-10℃~+40℃  相對濕度<85%(25℃) 海拔<4000m
4、、外形尺寸:展開:1850mm×700mm×1650mm(長×寬×高)
5、、安全保護:具有漏電壓、漏電流保護裝置,安全符合國家標準
四、 結構功能特點
實訓裝置臺采用電源控制及采集
(一) 電源控制操作箱
采用抽屜式結構,平時可推進藏于實訓裝置內,電源控制操作箱提供整臺實驗裝置所需的各種電源和檢測儀表。包含以下幾部分
1、交流電源保護裝置
(1)三相四線電源經漏電保護器和短路保護裝置,由接觸器通過起、停按鈕進行操作,輸出到面板的安全連接插座
(2)短路保護采用專利技術,當面板U、V、W輸出出現短路現象,保護裝置將斷開接觸器,并發出聲光報警。故障排除復位后方可重新啟動
2、交流電源
(1)三相可調交流電源,通過6KVA三相同軸自耦調壓器進行調壓,可輸出三相0~450V。可調交流電源輸出處設有過流保護。
(2)輸出三相交流220V專用電源,供外部設備使用。
3、直流電源
(1)提供兩路可調直流電源為DC 30~220V/2A,并帶過載、短路保護功能;配有專用數顯表對輸出電壓電流進行顯示。
(2)5V/2A、24V/6A穩壓直流電源各一組,還有短路保護功能。
(3)0-1A穩流電源一組,用于對磁粉制動器控制。
4、測量儀表
(1)智能數字多功能交流儀表(一只)
液晶顯示,多功能電力儀表能高精度測量顯示三相電網系統中常用的電量參數,如三相電壓電流、有功功率、無功功率、頻率功率因素數等,具有顯示直觀,精度高,穩定性好,抗震動等優點。功率表精度為0.5級,電壓、電流量程分別為450V、15A。
(2)指針式交流電流表(三只):量程0-10A用于監視三相可調電源電流。
(3)數顯直流電壓表(兩只):量程0-300V,分別監視直流可調電源(一)(二)輸出電壓。
(4)數顯直流電流表(兩只):量程0-2A,分別監視直流可調電源(一)(二)輸出電流。
(5)數顯直流電流表(一只):量程0-1A,用于監視穩流源輸出值。
(5)數顯轉速表(一只):量程0-9999r/min,顯示轉速傳感器測量的轉速值
(6)數顯轉矩表一只(一只):量程20N.M,用于顯示轉矩傳感器測量值
(二) 電機機械載體
電機機械載體是采用鋼結構,由原動電機通過彈性聯軸器、傳動軸等不同的連接機構與扭矩傳感器對接,通過磁粉制動器對原動機進行加載。主包含以下部件:
無刷直流電動機500W、他勵直流電動機123W、磁粉制動器20Nm、動態扭矩傳感器20Nm、三相鼠籠式異步電動機370W、兩相步進電機、伺服電機SGDV-2R8A01
(三) 安裝工具與輔助器材
包括工具箱、一字螺絲刀、十字螺絲刀、自動剝線鉗、斜口鉗、尖嘴鉗、壓線鉗、壓線鉗、插針、冷壓插子、游標卡尺、橡皮錘、兆歐表、鋼角尺、內六角扳手、銼刀、鋼直尺、開口扳手、活扳手、導軌C45、絕緣墊等。
(四) 電機控制器件
包括直流無刷電機控制板、變頻器0.75KW、觸摸屏6AV6 648-0BC11-3AX0、控制器 FX3U-32MT/ES-A、擴展模塊 FX2N-16EYR、步進電機驅動器2M530、伺服驅動器 SGDV-2R8A01A、無刷直流電機驅動器BL-2203C、3P空氣開關6A、熔斷器3P、交流接觸器CJX2-0910 220V、熱繼電器、輔助觸頭組F4-22、輔助觸頭組F5-T2
輔助觸頭組F5-D2

五、 基本實訓功列舉

1) 三相電流的測量;
2) 電力綜合顯示儀表的使用;
3) 轉速表、轉矩表的使用;
4) 三相異步電動機直接起動、停車的控制電路連接;
5) 接觸器聯鎖的三相交流異步電動機正、反轉控制電路的連接;
6) 按鈕聯鎖的三相交流異步電動機正、反轉控制電路的連接;
7) 按鈕、接觸器聯鎖的三相交流異步電動機正、反轉控制電路的連接;
8) 三相交流異步電動機Y-△(時間繼電器切換)啟動控制電路的連接;
9) 直流他勵電動機的啟?刂瓶刂
10) 直流他勵電動機的正反轉控制;
11) 步進電機的控制;
12) 步進驅動器的參數設置;
13) 步進電機的PLC開環控制;
14) 交流伺服電機的控制;
15) 交流伺服驅動器的參數設置;
16) 交流伺服電機的PLC半閉環控制;
17) 無刷直流電機驅動器參數設置;
18) 無刷直流電機的控制;
19) 速度傳感器的使用
20) 扭矩傳感器的使用
21) 磁粉制動器的使用
22) 變頻器面板功能參數設置和操作實訓;
23) 變頻器對電機點動控制、啟?刂;
24) 電機轉速多段控制;
25) 工頻、變頻切換控制;
26) 基于模擬量控制的電機開環調速;
27) 基于面板操作的電機開環調速;
28) 變頻器的保護和報警功能實訓;
29) 基于PLC的變頻器開環調速;
30) PLC控制電機順序啟動;
31) PLC控制三相異步電動機Y-△啟動電路;
32) 觸摸屏的參數設置;
33) 觸摸屏的編程;
34) 觸摸屏、PLC、變頻器的綜合實訓;
35) 各電動機的轉速、力矩、功率測量與控制;
36) 電機空載性能測試;
37) 電機機械特性測試;
38) 電機工作特性測試;
39) 電機堵轉性能測試
40) 電機機械裝調實訓;
41) 電機特性曲線繪制

六、 設備配置

序號 名稱 規格及參考型號 數量
1.  電機裝配與運行檢測實訓裝置   1臺
2.  電機裝配與運行檢測實訓裝置機械載體   1套
3.  三相異步電動機 YS7124 1臺
4.  磁粉制動器 20Nm 1臺
5.  動態扭矩傳感器 20Nm 1臺
6.  步進電機 2S56Q-02976 1臺
7.  伺服電機 SGDV-2R8A01 1臺
8.  無刷直流電機 92BL-5015H1-LK-B 1臺
9.  直流他勵電動機 110SZ02A1 1臺
10.  按鈕指示燈單元   1塊
11.  變頻器 V100 1只
12.  觸摸屏 6AV6 648-0BC11-3AX0 1臺
13.  可編程控制器 FX3U-32MT/ES-A 1只
14.  擴展模塊 FX2N-16EYR 1只
15.  步進電機驅動器 2M530 V4.3 1只
16.  伺服驅動器 SGDV-2R8A01A 1只
17.  無刷直流電機驅動器 BL-2203C 1只
18.  空氣開關3P 6A 3P 1只
19.  熔斷器 RT18-32 3P 2只
20.  熔斷器芯 R015  6A 6只
21.  交流接觸器 CJX2-0910 220V 4只
22.  熱繼電器 JR36-20 1.5-2.4A 1只
23.  輔助觸頭組 F4-22 3只
24.  輔助觸頭組 F5-T2 0.1S-30S 1只
25.  輔助觸頭組 F5-D2 0.1S-30S 1只
26.  接線端子 TB-1512 6只

七、 配套工具
27.  工具箱   1只
28.  一字螺絲刀 3×7.5mm 1把
29.  十字螺絲刀 3寸 1把
30.  一字螺絲刀   1把
31.  十字螺絲刀 3×7.5mm 1把
32.  自動剝線鉗   1把
33.  斜口鉗   1把
34.  尖嘴鉗 6寸 1把
35.  壓線鉗 HS-06WF 1把
36.  壓線鉗 HS-30J 1把
37.  插針 QE1008 1000只
38.  冷壓插子 SV 1.25-4 100只
39.  游標卡尺 0-150mm 1把
40.  橡皮錘   1把
41.  兆歐表 ZC25-4 1只
42.  鋼角尺   1把
43.  內六角扳手 BM-C9 1套
44.  銼刀(扁銼) 8寸 1把
45.  鋼直尺 300mm 1把
46.  開口扳手(呆扳手) 18-21 1把
47.  活扳手 200*24 8" 1把
48.  導軌C45 C45 20cm 3條
49.  銅棒 32X160mm 1只
50.  臺虎鉗 QT-100 1臺
