電機裝配實驗臺
聯系方式見右側懸浮框
中人教儀廠專業為客戶提供【電機裝配實驗臺,電機維修實訓裝置】的實訓室建設方案,對【電機裝配實驗臺,電機維修實訓裝置】施行三包售后服務,如果您對我們的【電機裝配實驗臺,電機維修實訓裝置】有不了解的地方,請咨詢我們客服或來電咨詢,我們將竭誠為您服務。

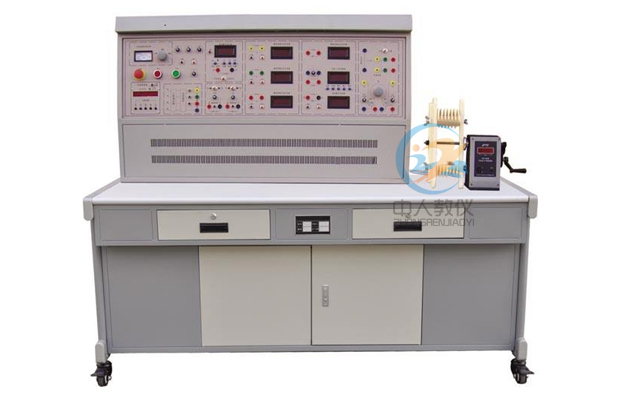

ZRDJZP-02電機裝配工藝技能實訓裝置
一、裝置特點
1、電機組裝裝配實訓設備采用模塊化的方式,進行技能訓練2、該實訓裝置配備相應的電機裝配工具及儀器
3、控制屏采用實中臺結構,將測量?jī)x器固定于控制屏上
4、本裝置具有良好的自身保護體系,為實現開放性實訓室提供了優良的實訓設備
5、具有漏電壓、漏電流保護裝置、儀器超量稱保護裝置,安全符合國家標準
二、技術性能
1、輸入電壓:三相四線(或三相五線)~380V±10% 50Hz2、工作環境:環境溫度范圍為-10~+40℃ 相對溫度<85%(25℃)
3、裝置容量:<3KVA
4、重 量:100kg
5、外形尺寸:1300mm×750mm×1250mm
三、裝置配備
1、電源控制屏控制屏為鐵質雙層亞光密紋噴塑結構,鋁質面板
2、實訓桌
實訓桌為鐵制結構,桌面配備一塊防靜電絕緣橡膠墊,保護操作臺。
3、ZP02主控功能板配備資源
(1)三相四線電源輸入,經漏電保護器和總開關,由接觸器通過起、停按鈕進行操作,并設有急?刂瓢粹o。
(2)控制屏面板上設有指針式交流電壓表三只,用于監測三相輸入電源每?jī)上嘀g的線電壓。
(3)定時器兼報警記錄儀(服務管理器),平時作為時鐘使用,具有設定時間、定時報警、切斷電源等功能;還可以自動記錄由于接線或操作錯誤所造成的漏電告警、儀表超量程告警總次數,為學生技能實訓的考核提供一個統一的評定標準。
(4)三相可調交流電源,通過1.5KVA三相同軸自耦調壓器進行調壓,輸出0~450V/2A。
(5)直流電源部分:0~30V/2A可調直流穩壓電源,繼電器自動換檔,多圈電位器連續調節,具有軟載止自動短路保護功能。
(6)提供直流數字電壓表一只:測量范圍0~300V,分2V、20V、300V三檔,直鍵開關切換,三位半顯示,輸入阻抗為10MΩ,精度為0.5級,具有超量程報警、指示等功能。
(7)直流數字毫安表一只:測量范圍0~2000mA,分20mA、200mA、2000mA三檔,直鍵開關切換,三位半數顯,精度0.5級,具有超量程報警、指示等功能。
(8)提供真有效值交流數字電壓表一只,測量范圍0~500V,量程自動判斷、自動切換,精度0.5級,三位半數顯。
(9)提供真有效值交流數字電流表三只,測量范圍0~5A,量程自動判斷、自動切換,精度0.5級,三位半數顯,具有超量程告警、指示及切斷總電源功能。
(10)螺口燈座及雙刀雙擲開關各一只
4、儀器儀表
(1)500V等級兆歐表一只,用于測試電機繞組絕緣電阻
(2)890B+數字萬用表,三位半顯示
(3)鉗形電流表一只
5、電機及拆裝工具等
(1)拆、裝等金工工具一套:拉馬、活動扳手、橡皮錘、劃線板、壓線板、彎頭剪刀、螺絲刀、鏨子、尖嘴鉗、刮刀、塞尺、銼刀、烙鐵等。
(2)手搖電子計數繞線機一臺:數顯范圍0~9999匝數,計數精確、計數方便
(3)繞線裝置一套:電機繞線模、繞線軸、繞線架、壓線架等
(4)未浸漆的三相鼠籠異步電動機:額定功率180W,電壓380V(Y接法),轉速1400r/min。
(5)未浸漆的他勵直流電動機:額定功率100W,電壓220V,轉速1500r/min。
(6)未浸漆的同步電機:額定功率120W,電壓380V(Y接法),電流0.35A,轉速1500r/min。
四、實訓項目
(一)異步電機的裝配1.異步電機繞組的嵌線和接線
①同心式繞組嵌線
②鏈?zhǔn)嚼@組嵌線
③交叉式繞組嵌線
④短矩雙層疊繞組嵌線
⑤雙層波繞組嵌線
⑥雙層同心繞組嵌線
2.絕緣浸漬處理
3.異步電機的定子裝配
4.異步電機的轉子裝配
5.異步電機的總裝配
6.機組軸線的校調
7.電機的機械檢查
8.繞組的檢查
①繞組外觀和幾何尺寸的檢查
②直流電阻的檢測
③三相繞組電流平衡試驗
④耐電壓試驗
(二)凸極同步電機的裝配
1.凸極同步電機定子裝配
2.同步電機定子繞組嵌線
3.凸極同步電機轉子裝配
4.凸極同步電機轉子繞組嵌線
5.凸極同步電機的總裝配
6.同步電機的機械檢查
7.繞組的檢查
①繞組外觀和幾何尺寸的檢查
②三相繞組電流平衡試驗
③耐電壓試驗
(三)直流電機裝配
1.直流電機定子裝配
2.直流電機定子繞組嵌線
3.直流電機的電樞裝配
4.直流電機的電樞繞組嵌線
5.直流電機的總裝配
6.直流電機的機械檢查
7.繞組的檢查
①繞組外觀和幾何尺寸的檢查
②三相繞組電流平衡試驗
③耐電壓試驗
五、用戶自配儀器設備
1.交流耐電壓測試儀、短路測試儀
2.烘箱、浸漆槽
如對本產品/文章:電機裝配實驗臺,電機維修實訓裝置有任何疑問請隨時聯系我們,我們將盡力為您提供最全的實訓室建設方案和最優質的服務
