高性價比液壓實驗臺

欄目分類:產品總目錄   發布日期:2020-07-21   瀏覽次數:
液壓實驗臺,電液伺服比例閥實驗設備選用高性價比計算機,標準DAQ數據采集卡,高性能傳感器,高效的專業測控軟件組成“虛擬儀器”測控系統。咨詢熱線131228193

聯系方式見右側懸浮框

中人教儀廠專業為客戶提供【液壓實驗臺,電液伺服比例閥實驗設備】的實訓室建設方案,對【液壓實驗臺,電液伺服比例閥實驗設備】施行三包售后服務,如果您對我們的【液壓實驗臺,電液伺服比例閥實驗設備】有不了解的地方,請咨詢我們客服或來電咨詢,我們將竭誠為您服務。

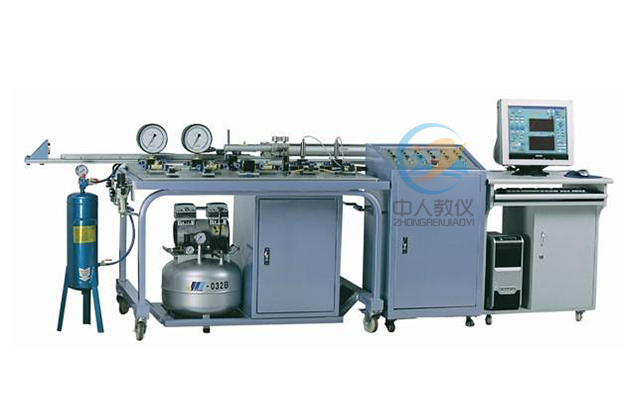

ZRSF-QG電液比例與電液伺服分析與測試實訓裝置

電液比例實驗臺由操作臺.泵站.電腦桌組成。采用“虛以儀器”技術,運用虛以儀器測控和多種控制方式的新一代產品,能可靠完成電液伺服和電液比例系統的閉環控制.電液伺服閥和電液比例閥的性能測試,以及液壓元件性能測試。是液壓學科中必備的產品。
電液比例與電液伺服分析與測試實訓裝置,電液比例實驗臺

一、實驗臺特點

    1.采用移動式液壓泵站,雙泵供油,蓄能器穩壓,壓差反饋恒壓加載,高壓濾油器過濾,風冷卻器和電加熱控溫。
    2.選用高性價比計算機,標準DAQ數據采集卡,高性能傳感器,高效的專業測控軟件組成“虛擬儀器”測控系統。
    3.突出“軟件就是儀器”的新概念,設計功能更豐富,具有更直觀友好軟面板的信號發生器和紋號分析儀等“虛擬儀器”代替昂貴的傳統儀器。
    4.具有強大的數據采集與處理功能,可實時采集壓力、流量、位移、溫度等信號,并可方便的實現數據存儲、壓縮及顯示。
    5.硬件,軟件均采取防干擾措施,保證系統運行安全可靠。
    6.采用模塊化、標準化等開放式結構與技術,保證系統的可擴展性和可移植性。
    7.操作臺面采用鑄鐵面板經精加工而成,平面安裝,保證實驗的穩定性及數據的精確性。

二、實驗內容

1.電液伺服閥的基本特性實驗;
    1)空載流量特性                        2)負載流量特性
    3)壓力增益特性                        4)內部泄露特性
    5)頻率特性
2.電液比例閥基本特性實驗;
    1)穩態控制特性
    2)穩態負載特性
    3)階躍響應特性
    4)頻率響應特性
3.電液比例流量閥實驗;
    1)穩態控制特性實驗
    2)穩態負載特性實驗
    3)輸入電流階躍響應特性實驗

三、技術參數

    定量葉片泵,型號YB1-10
    額定壓力6.3Mpa
    排量10ml/r
    轉速1450r/min
    驅動功率2.2KW
    定量葉片泵,型號YB1-6
    排量6ml/r
    轉速1450r/min
    額定壓力6.3Mpa
    驅動功率1.5KW

四、主要配置

液壓元件配置
序號 名稱 型號 參數 數量
1 定量葉片泵 YB1-10 P額=6.3MPa,q=10mL/r,n=1450r/min,
N=2.2KW
1
2 定量葉片泵 YB1-6 P額=6.3MPa,q=6mL/r,n=1450r/min,
N=1.5KW
1
3 液壓缸 單桿雙作用缸 D=40,d=28,L=150 1
4 液壓缸 雙桿雙作用缸 D=40,d=28,L=150 1
5 溢流閥 Y-25B P額=6.3MPa,Q額=25L/min 2
6 節流閥 L-25B P額=6.3MPa,Q額=25L/min 1
7 電磁閥 22E2-25B P額=6.3MPa,Q額=25L/min 2
8 電磁閥 34E2-25B P額=6.3MPa,Q額=25L/min 1
9 電液伺服閥配伺服放大器 QDY8-E20-200 P額=16MPa,Q額=20L/min,
I額=200mA,電反饋式電液流量伺服閥
1
10 伺服油缸 定做(選) D=50mm,d=28mm,L=60mm 1
11 蓄能器 NXQ1-1/10 容量1L,壓力10MPa 1
12 高壓濾油器 QVI-H40X5 壓力32MPa,流量40L/min,
過濾精度5υ
1
13 回油過濾器 RFB-63X10 壓力1.6MPa,流量63L/min,
過濾精度10υ
1
14 風冷卻器   壓力1-4MPa,流量20L/min,功率65W 1
15 高壓球閥 YJZQ-J15 壓力32MPa,通徑15mm 1
16 單向閥 I-25 壓力6.3MPa,流量25L/min 1
17 電液比例方向閥配比例放大器 4WRE6E8-10B/24Z4/M 最大流量65L/Min,重復精度<=1%,
電磁鐵最大電流1.5A。
1
18 電液比例溢流閥配比例放大器 DBETR-10B/80M 最高設定壓力8MPa,最大流量3L/Min 1
19 電液比例調速閥配比例放大器 2FRE6-20B/10QM 最大流量10L/Min,最小壓差0.6~1MPa,壓降0.1~0.6MPa 1
20 中泰數據采集卡 PCI8335A 輸入通道數:單端32路,雙端16路,最大采樣頻率250KHz,輸出通道數:單端4路 1




如對本產品/文章:液壓實驗臺,電液伺服比例閥實驗設備有任何疑問請隨時聯系我們,我們將盡力為您提供最全的實訓室建設方案和最優質的服務
