正面吊操作演示實訓臺

欄目分類:產品總目錄   發布日期:2020-04-20   瀏覽次數:
正面吊操作演示實訓臺,工程機械演示實驗臺回轉作業,抓舉橫梁提升同時平臺回轉;(配馬達旋轉平臺),咨詢熱線13122891392

聯系方式見右側懸浮框

中人教儀廠專業為客戶提供【正面吊操作演示實訓臺,工程機械演示實驗臺】的實訓室建設方案,對【正面吊操作演示實訓臺,工程機械演示實驗臺】施行三包售后服務,如果您對我們的【正面吊操作演示實訓臺,工程機械演示實驗臺】有不了解的地方,請咨詢我們客服或來電咨詢,我們將竭誠為您服務。

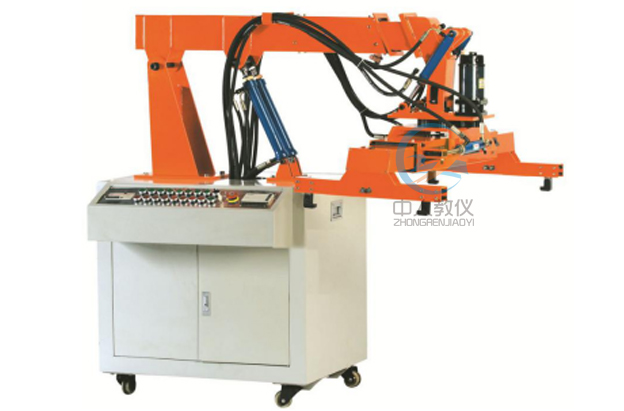

ZRYY-ZMD正面吊實訓臺

液壓正面吊是集裝箱裝卸用的一種機械,它廣泛應用于港口、鉄路、公路運輸作業。目前中小型正面吊幾乎全部采用液壓傳動。液壓正面吊具有體積小、重量輕、操作靈活方便、提升力大、易于實現過載保護和室內操縱等優點。近年來高新微電子技術在液壓技術上的應用,使工程機械、建筑機械以及運輸機械綜合技術水平越來越高,提高了這些機械的使用可靠性、操作安全性、舒適性和使用壽命,其適應性更強。
液壓正面吊實訓臺,工程機械實訓裝置

一、實驗項目

1、液壓傳動各元部件結構及工作原理觀摩、拆裝實驗。
2、液壓挖掘機械演示控制實驗。
3、PLC軟件及控制實驗。
4、序控制器(PLC)電氣控制實驗:機-電-液一體控制實驗。

二、實驗內容

1、正面吊機械演示控制實驗
1)抓舉作業,抓舉集裝箱實驗;
1)提升作業,主臂和伸縮臂復合進行工作實驗;
2)回轉作業,抓舉橫梁提升同時平臺回轉;(配馬達旋轉平臺)
3)返回,平臺回轉、主臂和伸縮臂配合回到初始位置。
2、可編程序控制器(PLC)電氣控制實驗:機-電-液一體控制實驗。
1) PLC指令編程、梯形圖編程學習;
2) PLC編程軟件的學習與使用;
3) PLC與計算機的通訊、在線調試;
4) PLC在液壓傳動控制中的應用以及控制方案的優化。

三、性能與特點

1、工程機械實訓裝置采用冷軋鋼板(并經過噴塑、防腐處理)制作,臺式結構,控制操作于一體。
2、電氣操作控制為下置式,液壓站放置于液壓臺主柜內。整體結構緊湊,協調,布局美觀大方,實用性強,可供4-6人實驗。
3、正面吊機械按實物比例縮小的全金屬結構,實驗時啟動液壓系統根據實驗要求模以操作機械進行工作。
4、正面吊機械是按實物的結構與縮小比例制作而成,能夠真實地體現其機械的實際工況,使學生能夠在實驗中深刻了解其機構的各部件的結構與工作原理。
5、實驗控制采用手動控制和自動控制兩種方式。
6、實驗部件采用耐壓膠管,壓力可達到25Mpa。
7、帶三相漏電保護、輸出電壓380V/220V,對地漏電電流超過30mA即切斷電源;電氣控制采用直流24V電源,并帶有過壓保護,防止誤操作損壞設備。

四、主要技術參數

電機型號:M3P4H523        功率:2.2KW            轉速:1420r/min
油泵型號:VAI-15F-A3          額定壓力:7Mpa         額定流量:8ml/rev
外形尺寸:1550×650×1800mm

五、正面吊實驗臺的配置清單

序號 名稱 規格型號 數量 廠 家 備    注
液壓站
1 電機 M3P4H523 1 捷佳
2 變量葉片泵 VAI-15F-A3 1 朝田液壓
3 油箱 40L 1 中人教儀
4 油位指示計 YWZ-150 1 浙江東甌
5 回油濾油器 WU-160×100J 1 浙江金洋
6 空氣濾清器 EF-25 1 浙江金洋
7 液壓油 32# 1 中人教儀
8 油路板集成塊   1 中人教儀
液壓控制元件
9 油缸 M0B30/16/300LB 3 上海正控
10 軸向柱塞液壓馬達 10MCY14-1B 1 寧波
11 三位四通電磁換向閥 D5-02-3C2 2 朝田液壓
12 疊加單向閥 MCA-02 1 朝田液壓
正面吊機械模塊1(挖掘機械)
13 抓舉橫梁   1套 中人教儀
14 主臂   1 中人教儀
15 伸縮臂   1 中人教儀
16 回轉機械   1套 中人教儀
17 帶減速調速電機 220V 120W 1臺 歐鵬電機
測控元器件
18 PLC FX1S-20MR 1 三菱
19 PLC通訊電纜   1 三菱
20 接近開關 LJ12A3-4-Z/BX 2 長豐電子
21 中間繼電器 HH54P 8 前進電器 DC24V
22 接觸器 CJ20-25 3 德力西 20A 220V
23 三相漏電保護開關 DZ47LE 1 德力西 C20
24 塑料外殼式斷路器 DZ108-20 2 德力西 6.3-10A
25 單極斷路器 DZ47-63 2 德力西 C6 1P
26 單極斷路器 DZ47-63 2 德力西 C3 1P
27 緊停按鈕 LAY50-11Z 1 上海雙科
28 自鎖帶燈按鈕 LAY50-11DT/24 4 上海雙科
29 兩檔旋鈕 LAY50-11X2 2 上海雙科
30 信號燈 NXD-211 8 上海雙科 24V
31 開關電源 HS-150-24 1 上海明緯
32 普通按鈕 CAY50-11 4 上海雙科
33 二極管 ZN4007 6 MIC 200V
34 電器控制模塊   1 中人教儀
軟件與文檔資料
35 PLC編程軟件   1 三菱
36 PLC編程手冊   1 三菱
37 使用說明書   1 中人教儀
38 實驗指導書   1 中人教儀
39 裝箱單   1 中人教儀
輔助元件
40 三通接頭 M16×1.5 3 中人教儀
41 三通接頭 M14×1.5 3 中人教儀
42 耐壓膠管   4 上海
43 防震壓力表 YTN60
(0-10MPa 2.5級)
3 紅旗
44 液壓閥過渡集成塊   2 中人教儀 鋁合金和PVC組合模塊
配套工具
45 活動扳手 10,, 1 上海
46 內六角扳手   1 上海
47 開口扳手 8-10 1 上海
48 開口扳手 12-14 1 上海
49 開口扳手 17-19 1 上海
50 螺絲刀(一字、十字) 6,, 各1 上海
51 螺塞 M10×1 10 上海
52 尖嘴鉗   1 上海
53 工具盒   1 上海
54 防塵罩   1 中人教儀
易損件
55 組合墊 φ10 10 浙江
56 O型圈   20 昆山
57 O型圈   10 昆山
58 O型圈   10 昆山
59 生料帶   1 蘇州
實驗操作臺
60 正面吊機械 1200×900×700mm 1 中人教儀
