材料分揀綜合實訓考核裝置
聯系方式見右側懸浮框
【材料分揀綜合實訓考核裝置,物料分揀實訓系統】是根據客戶需求而寫的，非常具有代表性，在客戶搜索【材料分揀綜合實訓考核裝置,物料分揀實訓系統】時，都能通過我們來了解相關資訊，而且【材料分揀綜合實訓考核裝置,物料分揀實訓系統】在客戶有需求時提供參考意見。
一、 設備概述：

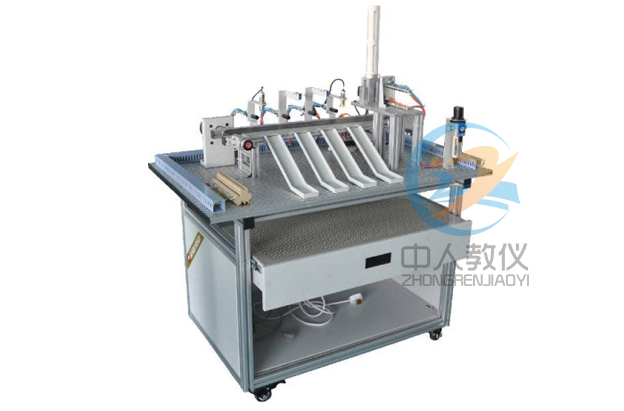

材料分揀實驗臺是針對設備教學的要求而研發的，它涵蓋了、氣動控制、電機傳動、電磁鐵控制、位置控制、檢測等教學內容，是實際工業現場生產設備的微縮裝置。基于多種的檢測，實現對不同材質、不同顏色物體的分揀。實訓裝置采用全開放式布局，可充分鍛煉操作者系統接線、機械調試安裝、軟件編程、獨立構建控制系統、反饋整定、故障檢測及檢修的能力。適合于自動化、電氣自動化、電氣工程等專業的《運動控制》、《氣壓系統》、《技術》、《檢測與轉換技術》等課程開設實訓課。二、 設備特點：
1.材料分揀實訓裝置由底板、實訓桌（型材結構）、氣動部分、落料機構、物料傳送機構、料槽及電氣控制等六部分組成。氣動部分由電磁閥和氣缸組成，物料傳送部分由電機和同步傳送帶組成。 2.電氣控制由單相交流電機及減速器、電磁閥、氣缸、開關電源、光電傳感器、電容傳感器、電感傳感器、磁性傳感器等組成。PLC選用三菱FX1N-40MR（16路繼電器輸出24路輸入）。 3.通過傳感器信號采集，PLC編程，對交流電機、電磁閥、進行較復雜的開關量控制、置控制、時序邏輯控制，實現對傳送帶上的物料進行定位、辨識、分類。三、技術數據
1.輸入電源：?jiǎn)蜗嗳�~220V±10% 50Hz2.氣源：0.2Mpa~0.55Mpa
3.工作環境：溫度-10℃~+40℃相對濕度≤85%（25℃）海拔<4000m
4.實訓裝置容量：<0.5KW
5.外形尺寸：1000mm X 640mm X 1200mm
四、設備組成
1.實訓裝置結構有型材底板結構、鋁合金型材實訓臺組成2.氣動部分由調壓過濾閥、電磁閥、調速閥、氣缸及磁性開關組成
3.物料傳送部分由單相交流電機及減速器和同步帶組成
4.傳感器有光電傳感器、電容傳感器、電感傳感器、磁性傳感器等組成
五 設備主要配置清單
| 名 稱 | 型 號 | 數量 | 單 位 |
| 實訓桌 | 實訓桌采用鋁型材框架結構 | 1 | 臺 |
| 電磁閥 | SMC 24V | 6 | 件 |
| 氣缸 | SMC | 6 | 件 |
| 磁性開關 | 12 | 件 | |
| 接近開關 | 6 | 件 | |
| 光電開關 | 2 | 件 | |
| 觸摸屏 | MCGS | 1 | 件 |
| PLC主機 | FX3U-48MR | 1 | 臺 |
| 三菱通訊電纜 | USB-SC-09-FX | 1 | 條 |
| 通信電纜 | SC-09 | 1 | 條 |
| 通訊模塊 | FX3U-485BD | 1 | 塊 |
| 三相異步電機 | 1 | 件 | |
| 變頻器 | 1 | 件 | |
| 軟件 | 仿真教學軟件 | 1 | 套 |
| PLC編程軟件 | |||
| 控制程序 | |||
| 說明書 | PLC實驗指導書 | 1 | 冊 |
| 安全插線 | 疊插式安全護套線，長50CM。 | 20 | 條 |
六、實訓項目
1. 單相交流電機正反轉控制2. 分揀出黑色與白色塊
3. 物料分揀系統的調試
4. 分揀出紅色與白色塊
5. 氣動控制技術應用
6. 分揀鋁質工件到任一料槽
7. 傳感器技術應用
8. 分揀金屬工件到任一料槽
9. 電磁鐵技術應用
10. 分揀非金屬工件到任一料槽
11. 分揀出金屬與非金屬
