交流變極調速系統電氣實訓柜,變極調速系統實驗裝置是專門為用戶解決疑難問題的，非常具有代表性，在客戶進行產品選型前，我們一般建議用戶先看下交流變極調速系統電氣實訓柜,變極調速系統實驗裝置。這樣能對用戶選型有非常大的幫助。
產品名稱：交流變極調速系統電氣實訓柜
產品型號：ZRCB-BJ
產品品牌：中人
產品適用：是各職教中心、培訓機構、職業鑒定站（所）等相關單位的培訓和考核設備，也是各職業院校電氣類相關專業的實訓設備。
實訓項目
1.三相三速電動機的認知
2.三相三速電動機控制線路的器件選擇與安裝
3.三相三速電動機控制線路的布線與接線
4.三相三速電動機控制線路的調試
5.三相三速電動機控制線路運行試驗
三相三速電動機控制線路的故障分析與檢修
技術性能
1.輸入電壓：三相四線（或三相五線）～380V±10% 50Hz
2.工作環境：溫度-5℃～+40℃ 相對濕度＜85%（25℃） 海拔＜2000m
3.裝置容量：＜10kVA
系統配備

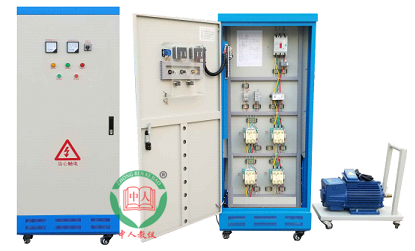

本實訓柜主要由柜體、電氣室、三速電動機，剎車電機等組成。
1.柜體
柜體為雙層亞光密紋噴塑結構，雙面柜門設計，冷軋鋼板，結實牢固、美觀大方。內部留有一次進出線端子排、出線孔以及接地標志�？刂乒襁�設有四個萬向輪和四個固定調節機構。
2.電氣室
正面柜門設有交流電壓表、交流電流表、電壓指示切換開關，通過電壓指示切換開關可分別指示電網的UUV、UVW、UWU線電壓值，交流電流表用來監視負載電流的大小。還裝有運行狀態指示燈、按鈕開關等。電氣室內部主要由斷路器、熔斷器、交流接觸器、時間繼電器、電流互感器、電動機保護器等器件組成。
3.三相三速電動機
三相異步電動機型號為 YD100L- 6/4/2，極數為6/4/2，額定功率0.75KW1.3KW1.8KW，額定電壓380（V），額定轉速960/1400/2800（rpm），電動機安裝在鋼板小車上，配有四個萬向輪，帶專用電機連接電纜，帶電磁剎車電機1臺。
特 點
1.采用標準配電柜為主體柜，控制柜空間利用合理、占地面積小，外形美觀。
2.控制柜的器件選型、安裝、接線等嚴格按照“電氣設備安全設計導則”、“低壓系統內設備的絕緣配合”、“電工成套裝置中的導線顏色”、“電機線端標志與旋轉方向”等國家相關標準的規定進行設計。
3.所用器件均采用國內外知名品牌，產品質量有保證。
4.采用三相三速電動機為控制對象，模擬電動機起動與控制，貼近工業現場。
5.提供各種保護功能，實訓安全可靠。
概 述
“交流變極調速系統電氣實訓柜 ”是為滿足社會各行業對電機設備的安裝、調試、維修方面的電工、電氣技術人員的需求，結合各職業院校電氣類相關專業開設的《電工技術》、《工廠電氣控制》、《電機拖動及控制》等課程的技能訓練而研制的。
