平面機構創新組合設計方案實驗臺,平面機構運動分析測試實驗臺是專門為用戶解決疑難問題的，非常具有代表性，在客戶進行產品選型前，我們一般建議用戶先看下平面機構創新組合設計方案實驗臺,平面機構運動分析測試實驗臺。這樣能對用戶選型有非常大的幫助。

平面機構創新組合設計方案實驗臺,平面機構運動分析測試實驗臺

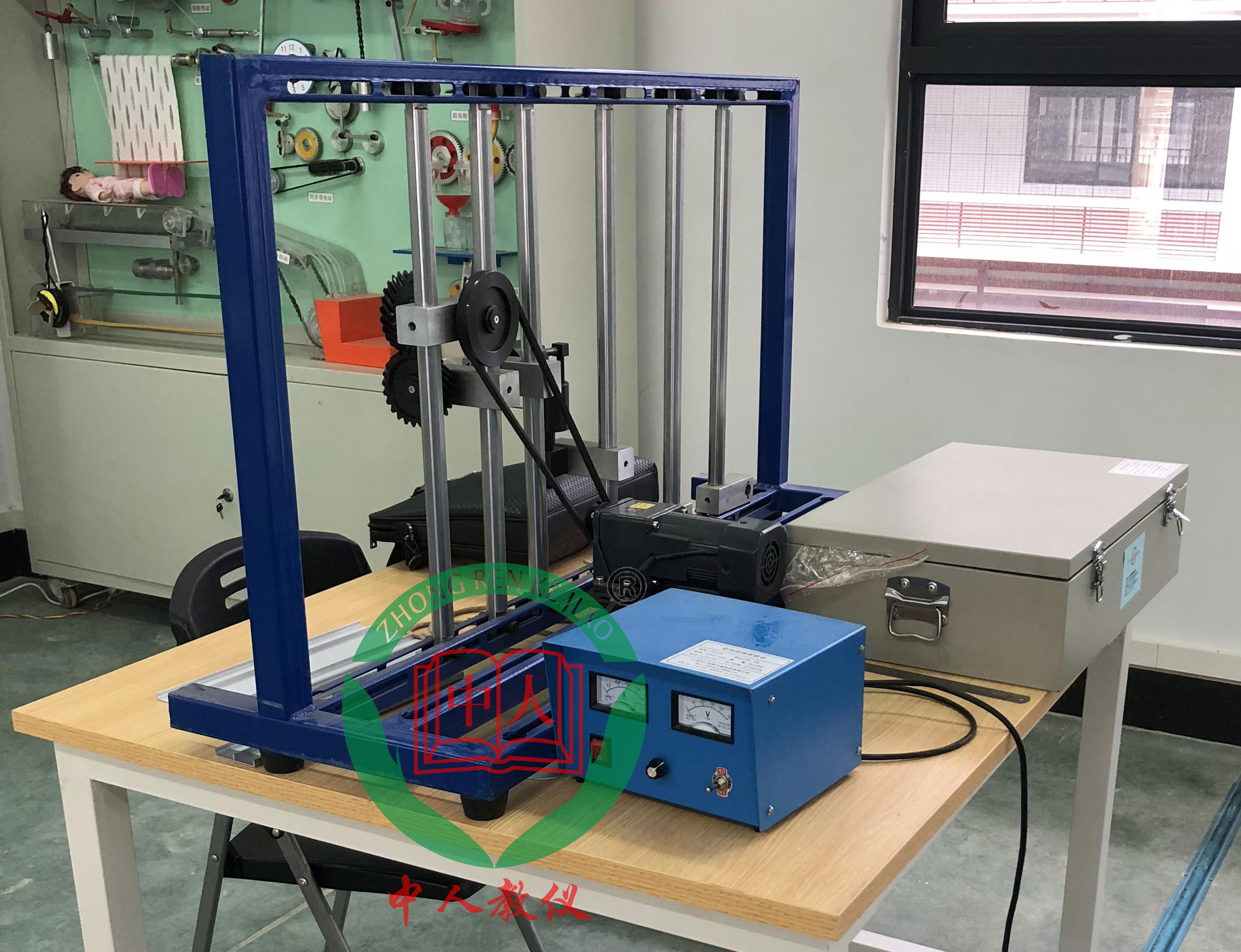

參考圖片

平面機構創新組合設計方案實驗臺,平面機構運動分析測試實驗臺主要特點

1. 軟件的運動學設計與分析的重點是典型應用方案的實例分析，與教儀市場上之針對簡單機構的運動仿真分析對比，本軟件更具有實用性和價值性；

2. 軟件界面上可進行機構參數虛擬設計、理論仿真、理論相關參數設計與力學分析；

3. 具有高精度的傳感器和數據采集卡，能測出適時數據和曲線，實測數據曲線與理論設計數據曲線的對比、反映每種機構的特性；

4. 軟件本身可完全脫離硬件進行典型機構運動方安的虛擬設計，參數錯誤軟件提示功能、運動簡圖與設計參數一致的顯示功能、運動學分析功能、參數設計實驗說明書輸出功能等多功能聚一體的強大的軟件功能，使機構運動創新設計增加了趣味性和實用性。

平面機構創新組合設計方案實驗臺,平面機構運動分析測試實驗臺概述

在滿足平面機構創新組合設計方案實驗臺的全部功能的基礎上，增加了計算機輔助分析與仿真軟件、數據采集軟件、各種高精度測試傳感器等。適合與結構運動特性輔助分析、計算機理論分析、計算機實測分析等多種運動特性及力學特性分析。

平面機構創新組合設計方案實驗臺,平面機構運動分析測試實驗臺主要技術參數

1. 計算機運動學設計與分析系統：

采用研華12位精度、16通道數據采集卡、32位PCI總線傳輸電纜等組成的數據采集與處理系統，保證了數據采集與分析的精度與可靠性。

2. 測試傳感器：

直線位移傳感器：量程0-250mm，精度等級0.5級，數量：1只；

角位移傳感器：0-5V，數量：2只；

3. 交流電源：220VAC±10%，50Hz；

4. 實驗臺機架數：1臺，零件箱1個

5. 零件主要材質：A3鋼、45#鋼。

6. 外形尺寸：1200*350*650mm

平面機構創新組合設計方案實驗臺,平面機構運動分析測試實驗臺實驗項目

1. 基本實驗項目：
