序號

名稱

內容

1

臺虎鉗

鉗口寬度：≥150 mm

2

鉗工工作臺

3

臺鉆

最大鉆孔直徑：≥12 mm

4

畫線平板

≥1 000 mm×800 mm

5

畫線方箱

≥250 mm×250 mm×250 mm



6


配套輔具、工具、量具

臺鉆用平口鉗

畫線用工具

鉗工工具

量具（高度尺等）

序號

名稱

技術參數

1.

臺虎鉗

臺虎鉗：規格5寸（可根據要求供貨）

2.

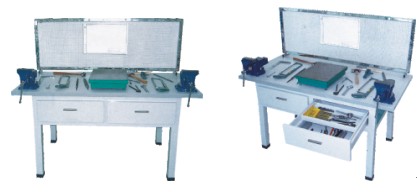

中人ZRQG-07A2臺虎鉗及工作臺

實訓臺為鐵質雙層亞光密紋噴塑結構，材料厚度為1mm；桌面為木質材料，外形尺寸為150×150×80。整體結構堅固，造型美觀大方。實訓臺設有四個抽屜（帶鎖）分別用于放置工具及資料等。
機械實訓安全教育虛擬仿真軟件：本軟件基于unity3d開發，軟件采用三維漫游的形式，可通過鍵盤控制移動，鼠標控制鏡頭方向，設有機械安全距離實驗，機械安全保護裝置實驗、機械安全防護設計基礎考核，實驗進行時，三維漫游畫面采用箭頭與腳印圖案提示移動至實驗位置，機械對象周圍圓圈顯示了工作半徑，實驗過程伴有三維機器人的對話框提醒。
A、機械安全距離實驗內容包括防止上下肢觸及危險區的安全距離實驗（內分2種圍欄高度與開口大�。�，選擇進入后，鏡頭前彈出GB23821-2009《機械安全防止上下肢觸及危險區的安全距離》要求，錯誤示范：實驗過程為人體進入機械對象工作半徑受到傷害后，血色畫面與語音提醒收到機械傷害，并回至原位并進行下一實驗，最終一步為正確做法。
B、機械安全保護裝置實驗分為安全聯鎖開關、安全光幕、安全墊、安全激光掃描儀等保護裝置實驗，可選類別（安全輸入、安全控制、安全輸出、其他）、生產廠家、產品列表（安全聯鎖開關、安全光幕、安全墊、安全激光掃描儀、安全控制器、安全繼電器、安全護欄）。安裝位置有藍色閃爍框架提醒，實驗流程：選擇安全護欄并安裝、選擇安全連鎖開關（或選擇安全光幕、安全墊、安全激光掃描儀）并安裝、選擇安全控制器并安裝至電氣控制箱、選擇安全繼電器并安裝至電氣控制箱、點擊電氣控制箱上的啟動按鈕。若進入危險區域時，系統將提示報警音，且機械對象停止工作，選擇電氣控制箱上的復位按鈕可停止。
C、機械安全防護設計基礎考核要求完成機械安全系統的安裝，正確安裝安全護欄、安全聯鎖開關、安全光幕、安全墊、安全激光掃描儀、安全控制器、安全繼電器、24V電源、信號燈及急停按鈕，考核分為十個考核點，部分考核點有3個選項，由學生自由選擇，最終10項考核點選好后，提交確認，系統自動得出總分?jǐn)?shù)以及各考核點的得分情況。
D、軟件須為整體同一平臺，不得以單獨的資源展現。
可完成實訓項目
任務一：正六邊形加工
1.劃線
2.鋸、銼基準面
3.鋸、銼平行面
4.鋸、銼第三、四面
5.鋸、銼第五、六面
任務二：銼配凹凸體
1.工藝分析和劃線
2.加工凸形體
3.加工凹形體
4.孔加工與攻螺紋
任務三（綜合）：螺母加工
1.劃線——根據圖樣，在工件表面上劃出加工界線2.鏨削——將工件鏨削加工成六角體
3.銼削操作——對鏨削后工件表面進行銼削加工
4.鋸削操作——把銼削完工的六角體鋸成四段（長度為10mm）
5.鉆孔操作
6.攻絲和套螺紋操作

3.

鉗工工具、常用刀具

工具清單：

4.

通用量具

游標卡尺 測量范圍：0～150mm，分度值：0.02mm
百分表 測量范圍：0～10mm,帶磁性表座
千分尺 測量范圍：0～25mm
游標萬能角度尺 測量范圍：0～320º
塞尺 測量范圍：0.02～1.00mm

5.

臺式鉆床

最大孔徑：16mm
立柱直徑：70mm
主軸最大行程：100mm
主軸中心至立柱母線距離：193mm
主軸至工作臺面最大距離：326mm
主軸至底座臺面最大距離：550mm
主軸錐度：B18
主軸轉速范圍：480-4100r/min
工作臺面尺寸：265*265

6.

搖臂鉆床

主要技術參數
最大鉆孔直徑（MM）：32
主軸圓錐度：莫氏4號
主軸變速級數：6
主軸變速范圍：108-1000
主軸升降速度（R/min）：1:21
搖臂回轉角度：360°
主軸允許最大扭矩（NM）：200
主軸允許最大進給抗力（N）：5300
主電機功率（KW）：1.5/2.2
搖臂升降電機（KW）：0.55
冷卻水泵電機（KW）：0.24

7.

砂輪機

功率：400W
轉速：3000r/min
電源:380V   50HZ

8.

平板、方箱

平板：規格：1000*800mm
方箱：規格：250*250*250mm
