一、概述
本實訓裝置依據《國家職業技能標準—電工》考核要求而設計，充分體現了自動化及網絡集成技術在工業現場的應用,設備涵蓋了PLC、現場總線、變頻驅動、交流電機、人機界面和組態軟件等多種技術,配有多個典型的PLC應用系統的仿真實訓模塊。根據應用現場工藝流程和控制要求，通過對自動化設備的安裝、接線、調試診斷，PLC編程、觸摸屏編程、調試以及設備整體調試任務的實施，能較好地完成對自動化技術的相關技能訓練�？蓾M足自動化類（機電一體化技術、電氣自動化技術等）專業的專項技術技能的訓練。全集成自動化系統的功能強大，特選用目前市場西門子主流機型為代表。設備上任何一套控制系統均具備開放的結構體系，可以很好的任意組合，實現需要的控制體系方案。

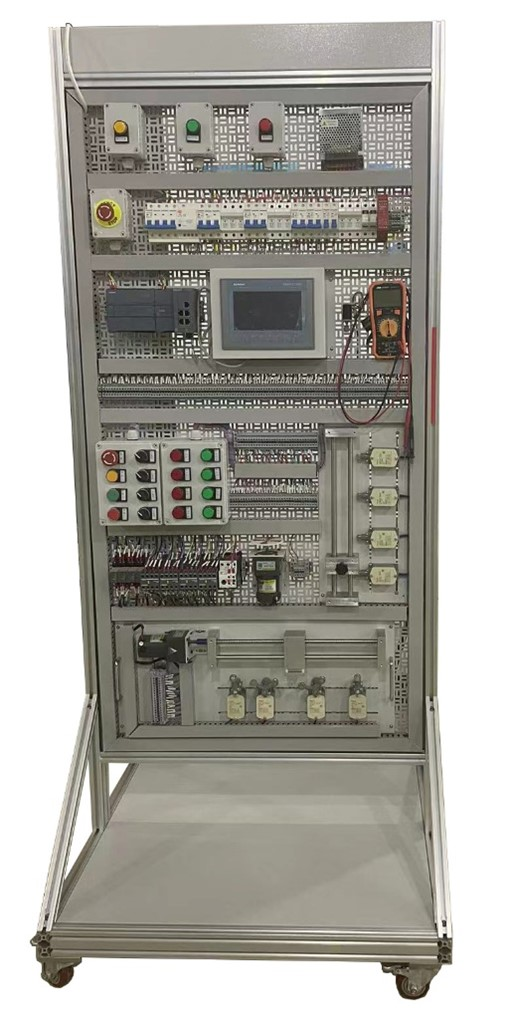

裝置由標準控制屏、電源系統、CPU1214C DC/DC/DC、SINAMICSG120、KTP 700基本型彩色觸摸屏、仿真裝置、繼電接觸控制單元、自動往返實訓模型、按鈕及指示燈單元等組成，所有單元模塊均安裝在標準控制屏上�？膳囵B(yǎng)學生掌握PLC原理、編程方法、編程技巧、變頻調速、觸摸屏技術、交流電機控制技術、Profinet工業以太網技術，可滿足各類型學校、企業培訓中心現代控制技術工程應用課程的實訓的教學及電工相關內容的培訓考評。
二、平臺整體規格參數
1.電源：三相四線或三相五線（380V±10％50Hz）
2.功率：≤1KVA
3.工作溫度：-5℃～55℃
4.工作濕度：30%～85%（無冷凝）
5.外形尺寸約：880 mm×800 mm×2100mm（L×W×H）
三、設備主要部件技術參數
|
設備名稱 |
參數指標 |
|
1. 西門子PLC自動化控制系統 |
西門子中型自動化控制系統S7-1200 SIMATIC S7-1200具有集成PROFINET接口、強大的集成工藝功能和靈活的可擴展性等特點，為各種工藝任務提供了簡單的通信和有效的解決方案。滿足多種應用中完全不同的自動化需求。（1）CPU1214C DC/DC/DC主機，集成數字量I/O（14路直流數字量輸入/10路數字量輸出/集成模擬量2路輸入）、以太網通信口；（2）SB1232模擬量輸出模塊1路模擬量輸出；（3）SM1223集成數字量I/O（8路數字量輸入/8路繼電器輸出）,配套編程電纜工業以太網通信。 |
|
2. 西門子SINAMICS G120 |
（1）SINAMICS G120控制單元 CU250S-2 PN，內置ProfiNET通訊口，支持矢量控制，可通過 EPos功能執行定位任務，4個可組態的IO點，6DI(可作3F-DI),5DI, 3DO(可作1F-DO), 2AI, 2AO安全集成 STO, SBC、 SS1安全功能可通過安全授權擴展，編碼器 : D-CLIQ+HTL/TTL/SSI,旋轉變壓器/HTL通過端子接入保護等級 IP20,提供USB及SD/MMC接口； （2）SINAMICS G120 0.75KW功率單元 PM240-2帶制動斬波器, 3AC 380-480V +10%/-10% 47-63 Hz； （3）SINAMICS G120智能操作面板； （4）配置WDJ26交流電動機AC380V。 |
|
3. KTP 700基本型彩色觸摸屏 |
（1）1個非管理型交換機模塊，可通過工業以太網將S7-1200連接到觸摸屏、變頻器等，10/100自適應非管理型交換機，帶5個RJ45接口，外部24V直流供電，帶LED診斷功能； （2）1個KTP700 PN基本型彩色觸摸屏，7寸液晶顯示，65536色，工業以太網接口； |
|
4. 繼電接觸控制單元 |
配置有220V施耐德交流接觸器4只，輔助觸頭4只，中間繼電器4只，可完成電機正反轉、自動往返、星三角啟動等實訓。能使用PLC改造繼電器控制電路。 |
|
5. 垂直機械移動模型 |
垂直機械移動模型是針對電氣控制中的模擬調試進行設計開發，學員自行接線，選擇控制方式。本模型包括移動滑軌、滑塊、4只自動復位行程開關、支架等組成。可以調整行程開關的距離。 |
|
6. 按鈕及指示燈單元 |
配置專用按鈕盒。用于安裝按鈕、指示燈等，相應的說明標簽清晰牢固。具體元件如下：包括指示燈8只（綠色4只、紅色4只）、急停開關1只、按鈕3只（黃、綠、紅各1只）、二轉換開關2只、三位轉換開關2只。將PLC、按鈕、指示燈表等引出至端子排，并做好電器接線端子標記。用于基礎實訓，學生可自行剝線接線完成訓練。 |
|
7. 直流電機 |
配置DC24V直流減速電機1只,功率15W，電機轉速2000RPM，減速比1:100。 |
|
8. 網孔板臺架 |
（1）金屬不銹鋼網孔板臺架，預先安裝以上全部控制線路和裝置，符合國家安全標準，底座帶有可鎖定腳輪。 （2）不銹鋼網孔板厚度≥1.5mm，網孔板表面光滑、不易變形，采用標準機柜螺母安裝。 （3）設有空開安全防護、短路保護等，三相帶漏電保護器控制總電源，設有急停按鈕可安全可靠切斷電源。220V空氣開關，380V空氣開關可單獨控制交流接觸器單元、開關電源、PLC、觸摸屏、變頻器、直流24V\5V電源。各斷路器動作電流時按實際負載選取�？刂齐娐冯妷簽橹绷�24V，配有安全繼電器控制，配有接線端子等方便實訓。 |
五、其他
配實訓指導書、設備線路圖、設備元器件清單、調試工具等。
六、可完成以下實訓項目
(一)基本控制實訓
電氣系統線路的連接操作
PLC基本編程指令練習
PLC 數字量、模擬量控制訓練
（二）工業網絡應用技術實訓
PROFINET 通訊協議的研究與應用
PLC 與觸摸屏之間的PROFINET 通訊實訓
PLC 與變頻器之間的PROFINET 通訊實訓
（三）變頻器調速實訓
變頻器的參數設置實訓
控制線路連接實訓
變頻器控制電機正反轉
多段速度選擇變頻調速
外部模擬量方式的變頻調速控制
PLC通信方式變頻調速實訓
（四）觸摸屏控制實訓
觸摸屏組態訓練
觸摸屏變量的添加
觸摸屏連接方式的組態
觸摸屏報警的組態
觸摸屏開關按鈕的組態
觸摸屏指示燈的組態
觸摸屏I/O 域的組態
PLC 與人機界面通信實訓
基于觸摸屏控制方式的基本指令編程練習
（五）交流電機控制技術實訓
交流電機的啟停控制技術
三相交流電機的正反轉控制技術
三相交流電機的星三角換接控制
工作臺自動往返控制
（六）直流電機控制技術實訓
直流電機的啟�？刂萍夹g(shù)
直路電機的正反轉控制技術
