機構運動簡圖測繪模型,機械測繪運動模型是專門為用戶解決疑難問題的，非常具有代表性，在客戶進行產品選型前，我們一般建議用戶先看下機構運動簡圖測繪模型,機械測繪運動模型。這樣能對用戶選型有非常大的幫助。
一、機構名稱

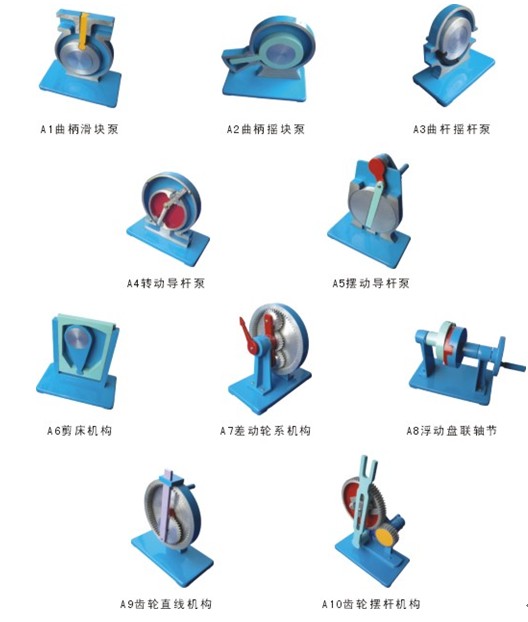

曲柄搖塊泵；轉動導桿泵；剪床機構；浮動盤聯軸器；齒輪擺桿機構；曲柄滑塊泵；曲柄搖桿泵；擺動導桿泵；差動輪系機構；齒輪直線機構；鉚釘機構、簡易沖床、裝訂機機構、鄂式破碎機、步進輸送機、假肢膝關節機構、機械手腕部機構、拋光機、牛頭刨床、制動機構；汪克爾旋轉式發動機、擺盤式活塞機機構、軸向柱塞泵要構、插秧機分秧插秧機構、新型四桿機構、放射連接組合機構 、多輪廓輪換工作機構、齒輪-凸輪組合機構（1）、齒輪-凸輪組合機構（2）。
▲二、機構運動簡圖測繪模型配套教學虛擬軟件
（一）、操作方式要求：
1.在軟件中設備按照類型進行分類，選擇類型，在類型內選擇部件。
2.類型和部件有名稱以及縮略圖展示。
點擊控制按鈕進行功能選擇，如原理展示、復位等功能。
按住控制鍵進行放大縮小、拖動、變換角度等操作。
（二）、軟件功能要求：
設備認知部分：通過360°展示了解和學習設備結構。按住控制鍵進行放大縮小、拖動、變換角度。
結構展示部分：通過整個原件的自動爆炸圖展示設備的結構。點擊結構展示按鈕，設備自動形成三維爆炸圖。按住控制鍵進行放大縮小、拖動、變換角度。
原理展示部分：通過部件的運行展示了解和學習設備運動原理。點擊原理展示按鈕，三維部件自動進行機械運動。按住控制鍵進行放大縮小、拖動、變換角度。
（三）、資源內容要求：
結構功能部分：變速運動的機構、實現給定軌跡的結構、換向傳動機構、行程擴大機構、誤差校正機構、齒輪連桿機構、停歇曲柄連桿機構、停歇間歇機構、內嚙合槽輪機構、凸輪式間歇機構、擺線針輪不完全齒輪機構、摩擦式棘輪機構、棘輪機構、槽輪機構、齒輪式間歇機構、停歇導桿機構、齒輪式間歇機構、球面槽輪機構、從動件、圓錐圓柱凸輪機構、球面凸輪機構、盤型凸輪機構、移動凸輪機構、等寬凸輪機構、等徑凸輪機構、槽型凸輪機構、主會凸輪機構、雙曲柄機構、雙滑塊機構、曲柄搖桿機構、曲柄滑塊機構、曲柄移動導桿機構、移動導桿機構、轉動導桿機構、雙搖桿機構、旋輪線、諧波減速傳送器、運動分解、運動合成、周轉輪系、內嚙合直齒圓柱齒輪機構、圓柱蝸桿渦輪機構、外嚙合直齒圓柱齒輪機構、斜齒圓柱齒輪機構、曲線圓錐齒輪機構、直齒圓錐齒輪機構、螺旋齒輪機構、螺旋齒輪齒條機構、齒輪齒條機構、人字圓柱齒輪機構、4R揉面機構、RCCR聯軸節、RRSRR角度傳動機構、薩勒特（Sarrut）機構、4R萬向節、壓包機、攝影升降機、泵、翻轉機構、起重機、顎式破碎機、飛剪、分流式兩級斜齒減速器、雙級展開式圓柱齒輪減速器、同軸線兩級減速器、單級圓柱齒輪減速器、圓錐圓柱齒輪減速器、通用減速器、T形槽螺栓連接、串聯鋼絲、內圈無擋邊圓柱滾子軸承、切向鍵連接、單圓頭、雙頭螺栓連接、吊環螺釘連接、圓頭、圓錐滾子軸承、地腳螺栓連接、外圈無擋邊圓柱滾子軸承、定位銷、對頂螺母、導向平鍵連接、開口銷與六角開槽螺母、開尾圓錐銷、彈簧墊圈、推力圓柱滾子軸承、推力球軸承、推力調心滾子軸承、方頭、普通楔鍵、止動墊圈、普通螺栓連接、深溝球軸承、滾針軸承、端鉚、緊定螺釘連接、自鎖螺母、花鍵連接、螺栓軸承、螺釘連接、角接觸球軸承、調心滾子軸承、調心球軸承、連接銷、鉸制孔用螺栓連接。
結構展示部分：分流式兩級斜齒減速器、雙級展開式圓柱齒輪減速器、同軸線兩級減速器、單級圓柱齒輪減速器、圓錐圓柱齒輪減速器、通用減速器。
原理展示部分：實現變速運動的機構、實現給定軌跡的結構、換向傳動機構、行程擴大機構、誤差校正機構、齒輪連桿機構、停歇曲柄連桿機構、停歇間歇機構、內嚙合槽輪機構、凸輪式間歇機構、擺線針輪不完全齒輪機構、摩擦式棘輪機構、棘輪機構、槽輪機構、齒輪式間歇機構、停歇導桿機構、齒輪式間歇機構、球面槽輪機構、從動件、圓錐圓柱凸輪機構、球面凸輪機構、盤型凸輪機構、移動凸輪機構、等寬凸輪機構、等徑凸輪機構、槽型凸輪機構、主會凸輪機構、雙曲柄機構、雙滑塊機構、曲柄搖桿機構、曲柄滑塊機構、曲柄移動導桿機構、移動導桿機構、轉動導桿機構、雙搖桿機構、旋輪線、諧波減速傳送器、運動分解、運動合成、周轉輪系、內嚙合直齒圓柱齒輪機構、圓柱蝸桿渦輪機構、外嚙合直齒圓柱齒輪機構、斜齒圓柱齒輪機構、曲線圓錐齒輪機構、直齒圓錐齒輪機構、螺旋齒輪機構、螺旋齒輪齒條機構、齒輪齒條機構、人字圓柱齒輪機構、4R揉面機構、RCCR聯軸節、RRSRR角度傳動機構、薩勒特（Sarrut）機構、4R萬向節、壓包機、攝影升降機、泵、翻轉機構、起重機 、顎式破碎機、飛剪、分流式兩級斜齒減速器、雙級展開式圓柱齒輪減速器、同軸線兩級減速器、單級圓柱齒輪減速器、圓錐圓柱齒輪減速器、通用減速器。
滿足40人同時開展實驗
