上海中人專業提供ZRGD-11 軌道交通車站BAS仿真系統,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察ZRGD-11 軌道交通車站BAS仿真系統，并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。ZRGD-11 軌道交通車站BAS仿真系統，是中人公司的品質效益保障教學產品。 文章內容中的圖片為參考圖片,僅供參考,以實物為準.
本文關鍵詞：ZRGD-11 軌道交通車站BAS仿真系統
一．概述
系統以城市軌道交通實際地鐵車站的BAS系統為原型，采用計算機仿真技術，構建一個車站的BAS仿真環境，包括車站大系統、小系統、隧道通風、水系統等，所有操作方式和顯示方式與實際設備一致，能進行正常工作模式、災害模式及時間表控制模式的演示教學，并可模擬非正常情況（包括各種環境工況變化設置、設備故障等），提供非正常情況處置教學和實訓功能。
教學時，以動態數據流的方式形象清晰演示車站環控系統的不同工作模式對應的通風、空調等設備的風向、水流方向等。

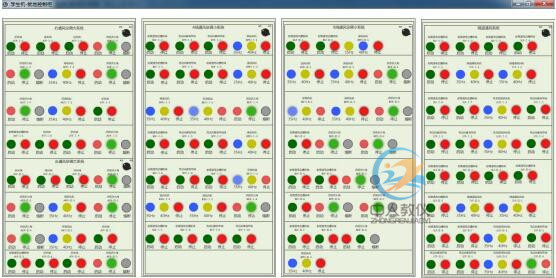

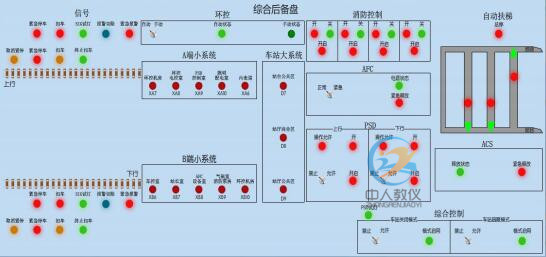

實訓時，系統按照車站環境與設備監控系統架構進行連接，以組為單位，每組中包含1套車站BAS仿真子系統、1套環控就地控制虛擬仿真柜、1套虛擬IBP盤每組之間能獨立開展實訓，互不影響。實訓時，根據操作過程，對應的通風、空調等設備的方向、水向隨之動態變化。
系統的實訓結果能生成實訓報告，報告成績由系統自動評分。
二、演示教學功能

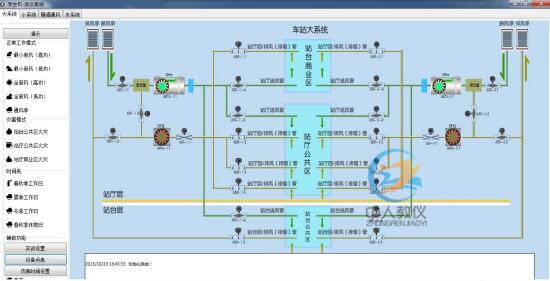

1.車站大系統
l 正常工作模式（最小新風、全新風等）
l 災害模式（火災）
l 時間表控制模式（春秋季、夏季、冬季等)
2.車站小系統
l 正常工作模式（最小新風、全新風等）
l 災害模式(不同設備室火災）
l 時間表控制模式（春秋季、夏季、冬季等)
3.隧道通風系統
l 正常工作模式（早晚間換風運行、晚間停運、機械通風、活塞通風等）
l 災害模式（阻塞、火災等）
l 時間表控制模式
4.車站水系統
l 空調季工作模式
l 非空調季工作模式
三、實訓功能
l 正常工作模式（最小新風、全新風等）
l 災害模式（火災）
l 時間表控制模式（春秋季、夏季、冬季等)
2.車站小系統工作模式認知實訓
l 正常工作模式（最小新風、全新風等）
l 災害模式(不同設備室火災）
l 時間表控制模式
3.隧道通風系統工作模式認知實訓
l 正常工作模式（早晚間換風運行、晚間停運、機械通風、活塞通風等）
l 災害模式（阻塞、火災等）
l 時間表控制模式
4.車站水系統工作模式認知實訓
l 空調季工作模式
l 非空調季工作模式
5.車站大系統非正常情況處置實訓
l 遠程/就地設置最小新風（高功）模式實訓
l 遠程/就地設置最小新風（低功）模式實訓
l 遠程/就地設置全新風（高功）模式實訓
l 遠程/就地設置全新風（低功）模式實訓
l 遠程/就地設置通風季模式實訓
l 遠程/就地設置站廳公共區火災模式實訓
l 遠程/就地設置站臺公共區火災模式實訓
l 遠程/就地設置站廳商業區火災模式實訓
6.車站小系統非正常情況處置實訓
l 遠程/就地設置最小新風（高功）模式實訓
l 遠程/就地設置最小新風（低功）模式實訓
l 遠程/就地設置全新風（高功）模式實訓
l 遠程/就地設置全新風（低功）模式實訓
l 遠程/就地設置通風季模式實訓
l 遠程/就地設置內走道火災模式實訓
l 遠程/就地設置左/右環控機房火災模式實訓
l 遠程/就地設置環控電控室火災模式實訓
l 遠程/就地設置檢修室火災模式實訓
l 遠程/就地設置AFC設備室火災模式實訓
l 遠程/就地設置通信室火災模式實訓
l 遠程/就地設置站長室火災模式實訓
l 遠程/就地設置PSD控制室火災模式實訓
l 遠程/就地設置車控室火災模式實訓
l 遠程/就地設置氣瓶室火災模式實訓
7.隧道通風系統非正常情況處置實訓
l 遠程/就地設置早晚間換風運行模式實訓
l 遠程/就地設置晚間停運模式實訓
l 遠程/就地設置機械通風模式實訓
l 遠程/就地設置活塞通風模式實訓
l 遠程/就地設置上行阻塞模式實訓
l 遠程/就地設置下行阻塞模式實訓
l 遠程/就地設置上行/下行車頭火災模式實訓
l 遠程/就地設置上行/下行車尾火災模式實訓
8.水系統非正常情況處置實訓
l 遠程/就地設置空調季模式實訓
l 遠程/就地設置非空調季模式實訓
9.時間表編制實訓
l 春秋季工作日時間表編制實訓
l 春秋季休息日時間表編制實訓
l 夏季工作日時間表編制實訓
l 夏季休息日時間表編制實訓
l 冬季工作日時間表編制實訓
l 冬季休息日時間表編制實訓
l 元旦/春節/清明/端午/勞動節/中秋節/國慶節等節假日時間表編制實訓
