上海中人專業提供ZRGC-YZJ壓樁機實訓臺,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察ZRGC-YZJ壓樁機實訓臺，并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。ZRGC-YZJ壓樁機實訓臺，是中人公司的品質效益保障教學產品。 文章內容中的圖片為參考圖片,僅供參考,以實物為準.
本文關鍵詞：ZRGC-YZJ壓樁機實訓臺
液壓式壓樁機由樁架、吊樁起重機、液壓夾樁器、壓樁液壓缸和電氣設備等部分組成。樁架是整機支承部分，裝有主平臺、導向平臺、立柱和下部行走臺車。吊樁起重機裝于立柱頂端，用以吊樁就位。作業時，液壓夾樁器夾緊樁頭,再由一對壓樁液壓缸推壓夾樁器,使樁下沉。一機裝有若干對壓樁液壓缸，可同時壓若干根樁。電氣設備用于驅動主泵運轉、機械行走。適于在回填土、淤泥、粘土等場地壓設型鋼或工字鋼樁，宜于城市施工。
一、實驗項目
1、液壓傳動各元部件結構及工作原理觀摩、拆裝實驗。
2、液壓式壓樁機機械演示控制實驗。
3、可編程序控制器（PLC）電氣控制實驗：機-電-液一體控制實驗。
二、實驗內容
1、液壓壓樁機械演示控制實驗
起吊 夾樁 推壓
2、可編程序控制器（PLC）電氣控制實驗：機-電-液一體控制實驗。
1) PLC指令編程、梯形圖編程學習；
2) PLC編程軟件的學習與使用；
3) PLC與計算機的通訊、在線調試；
4) PLC在液壓傳動控制中的應用以及控制方案的優化。
三、性能與特點

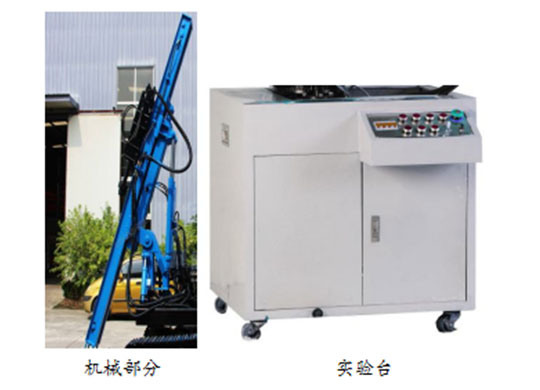

1、實驗臺采用冷軋鋼板（并經過噴塑、防腐處理）制作，臺式結構，控制推操作于一體。
2、電氣操作控制為下置式，液壓站放置于液壓臺主柜內。整體結構緊湊，協調，布局美觀大方，實用性強，可供4-6人實驗。
3、壓樁機械按實物比例縮小的全金屬結構，實驗時啟動液壓系統根據實驗要求模以操作機械進行工作。
4、壓樁機械是按實物的結構與縮小比例制作而成，能夠真實地體現其機械的實際工況，使學生能夠在實驗中深刻了解其機構的各部件的結構與工作原理。
5、實驗控制采用手動控制和自動控制兩種方式。
6、實驗部件采用耐壓膠管，壓力可達到25Mpa。
7、帶三相漏電保護、輸出電壓380V/220V，對地漏電電流超過30mA即切斷電源；電氣控制采用直流24V電源，并帶有過壓保護，防止誤操作損壞設備。
8、壓樁機實訓臺能夠真實地展現壓樁機的實際工作過程，能夠?qū)簶稒C(jī)工作裝置及液壓傳動各元部件進行結構及工作原理觀摩、拆裝和維修實驗，并具有一定的智能故障設置與排除功能。
四、主要技術參數
① 實驗工作臺
工作臺尺寸：長×寬×高=1550*650*1800mm (其包裝后約300kg)
② 液壓泵站
系統額定工作壓力：6.3Mpa。（最大可至7Mpa）
⑴. 電機—泵裝置（1臺）
變量葉片泵-電機1臺：
變量葉片泵：?jiǎn)蜗�，公稱排量6.67mL/r，容積效率 90%；
電機：三相交流電壓，功率2HP 4P，轉速1450r/min；
⑵. 油箱：公稱容積45L；附有液位、油溫指示計，吸油、回油濾油器，安全閥等
③ 常用液壓元件
以博世力士樂北京華德元件為主，配置詳見配置清單。
