產品名稱：[ZRBP-TSG交流變極調速系統電氣實訓柜]

---

上海中人專業提供ZRBP-TSG交流變極調速系統電氣實訓柜,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察ZRBP-TSG交流變極調速系統電氣實訓柜，并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。ZRBP-TSG交流變極調速系統電氣實訓柜，是中人公司的品質效益保障教學產品。 文章內容中的圖片為參考圖片,僅供參考,以實物為準.

本文關鍵詞：ZRBP-TSG交流變極調速系統電氣實訓柜

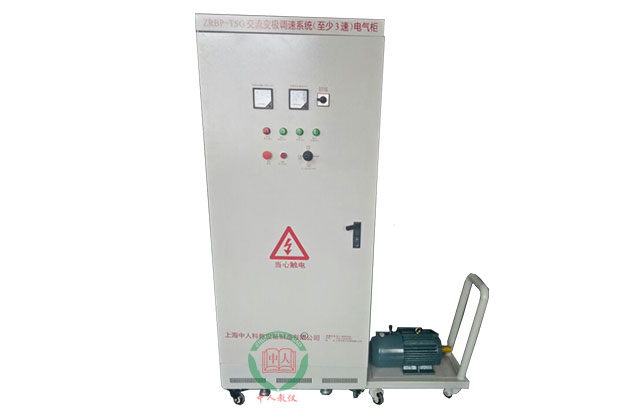

ZRBP-TSG交流變極調速系統電氣實訓柜

參考圖片

一、概 述

YD系列變極多速三相異步電動機是在Y系列基礎上研制的新型變極多速三相異步電動機，具有效率高、起動轉矩大、噪聲低、振動小等優點。由于該系列電機可通過改變極對數而改變電動機的轉速，從而達到功率的合理匹配并使變速系統得到簡化，因而在紡織、印染、化工等行業得到廣泛使用。
三速交流變極調速電氣實訓柜是為滿足社會各行業對電機設備的安裝、調試、維修方面的電工、電氣技術人員的需求，結合各職業院校電氣類相關專業開設的《電工技術》、《工廠電氣控制》、《電機拖動及控制》等課程的技能訓練而研制的，是各職教中心、培訓機構、職業鑒定站（所）等相關單位的培訓和考核設備，也是各職業院校電氣類相關專業的實訓設備。

二、特 點

1. 采用標準配電柜為主體柜，控制柜空間利用合理、占地面積小，外形美觀。
2. 控制柜的器件選型、安裝、接線等嚴格按照“電氣設備安全設計導則”、“低壓系統內設備的絕緣配合”、“電工成套裝置中的導線顏色”、“電機線端標志與旋轉方向”等國家相關標準的規定進行設計。
3. 所用器件均采用國內外知名品牌，產品質量有保證。
4. 采用YD100L-6/4/2三相三速電動機為控制對象，模擬電動機起動與控制，貼近工業現場。
5. 提供各種保護功能，實訓安全可靠。

三、技術性能

1. 輸入電壓：三相四線（或三相五線）～380V±10%  50Hz
2. 工作環境：溫度-5℃～+40℃  相對濕度＜85%（25℃） 海拔＜2000m
3. 裝置容量：＜10kVA

四、系統配備

本實訓柜主要由柜體、電氣室、三速電動機，剎車電機等組成。
1. 柜體
柜體為雙層亞光密紋噴塑結構，雙面柜門設計，冷軋鋼板，結實牢固、美觀大方。內部留有一次進出線端子排、出線孔以及接地標志。控制柜還設有四個萬向輪和四個固定調節機構。
2. 電氣室
正面柜門設有交流電壓表、交流電流表、電壓指示切換開關，通過電壓指示切換開關可分別指示電網的UUV、UVW、UWU線電壓值，交流電流表用來監視負載電流的大小。還裝有運行狀態指示燈、按鈕開關等。電氣室內部主要由斷路器、熔斷器、交流接觸器、時間繼電器、電流互感器、電動機保護器等器件組成。
3. 三相三速電動機
三相異步電動機型號為 YD100L- 6/4/2，極數為6/4/2，額定功率0.75KW1.3KW1.8KW，額定電壓380（V），額定轉速960/1400/2800（rpm），電動機安裝在鋼板小車上，配有四個萬向輪，帶專用電機連接電纜，帶電磁剎車電機1臺。

五、實訓項目

1. 三相三速電動機的認知
2. 三相三速電動機控制線路的器件選擇與安裝
3. 三相三速電動機控制線路的布線與接線
4. 三相三速電動機控制線路的調試
5. 三相三速電動機控制線路運行試驗
6.三相三速電動機控制線路的故障分析與檢修

原文網址：http://kdggw.cn/proshow.asp?ID=1270

---

尊敬的用戶： 如果您對我們的ZRBP-TSG交流變極調速系統電氣實訓柜比較滿意，想要建設與ZRBP-TSG交流變極調速系統電氣實訓柜相關的實訓室或者想要知道更多的資料，請直接在線咨詢或者來電詳詢，我們會有專門的客服和您對接，幫助您了解ZRBP-TSG交流變極調速系統電氣實訓柜。
售后：我們承諾在質保期內，若ZRBP-TSG交流變極調速系統電氣實訓柜出現屬于質量問題造成零部件損壞的，我們提供免費維護與維修，若需要專業的技術人員進行維修，我們也可以通過對ZRBP-TSG交流變極調速系統電氣實訓柜故障診斷后，派人上門維。中人公司還承諾：在質保期外，維修和更換ZRBP-TSG交流變極調速系統電氣實訓柜零部件僅收成本費的。

---
