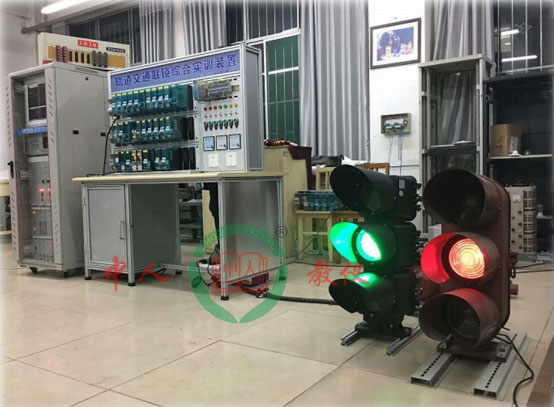

參考圖片
50hz相敏軌道電路實訓系統
產品概述：
50hz相敏軌道電路是城市軌道交通信號領域的關鍵設備之一，可用于地鐵車輛段內檢測列車對軌道區段的占用情況。與傳統的工頻或繼電式相敏軌道電路相比，全電子相敏軌道電路具有高返還系數和抗絕緣破損防護能力。
相敏軌道電路系統滿足鐵道部行標TB/T2615-94《鐵路信號故障-安全原則》性能指標與目前地鐵車輛段/停車場使用的WXJ50型微電子相敏軌道電路設備一致，可廣泛用于企事業單位教育培訓等。
單軌條全電子50HZ相敏軌道電路用于地鐵車輛段/停車場，改綜合實訓系統由室內和室外兩部分組成，其中室內設備分為雙套微電子相敏接收器、調相防雷器、軌道繼電器、報警盒和軌道報警繼電器等幾個部分組成。室外設備由送電端變壓器、受電端變壓器、節能器、大功率限流電阻、電纜、鋼軌等組成。
系統特點：
該單軌條式50hz相敏軌道電路實訓系統具有軌道絕緣破損防護功能，室內的局部電壓超前軌道電壓±30，軌道電路的殘壓不得高于10V。其中全電子相敏接收器特性如下：
1、接收器的工作電源為直流24V±15%，交流分量不大于1V，由24V電源屏模塊供給，每臺接收器耗電小于100mA，接收器的執行繼電器兩端的電壓為20-30V；
2、接收器在接受信號為理想相角（0°）時，工作值為12.5±0.5V，返還洗漱大于85%。
3、接收器的不可靠工作值為10V。
4、兩臺接收器共同驅動執行繼電器安全型繼電器。
5、接收器的返還系數高可提高軌道電路整體技術性能；接收器的兩套設備中只要有一套能正常工作，就能保證系統正常運行，進一步提高了系統的可靠性，如果一套發生故障，能及時報警，其中單套維修時，不影響系統使用。
6、該實訓臺也可以滿足其他實驗/實訓要求：如單動道岔電路配線與焊機實訓，LED信號機控制電路配線與焊接實訓等。實現實訓多元化
實訓項目：
1、軌道電路圖紙識別
2、軌道電路施工
3、軌道電路設計
4、軌道電路故障設置
5、軌道電路故障診斷
6、軌道電路故障排除
7、軌道電路室外設備調整
8、軌道電路室外綜合故障處理
9、軌道電路極性交叉試驗
LED信號機控制電路實訓系統
產品概述
高可靠容錯LED信號機實訓系統主要針對地鐵車輛段停車場LED信號機控制系統設計與故障處理。系統參照鐵路標準設計，系統具有極高的可靠性和安全性，可在-40度~+70度環境下可靠工作。該實訓系統可滿足《計算機聯鎖》、《信號基礎》、《信號設計與施工》等核心課程實驗實訓。
本實訓系統可實現2顯示、3顯示及其他組合 形式的LED信號機組合控制電路配線與故障處理；實現LED信號機內部電路配線與故障處理；模擬各類故障，仿真控制系統的導向安全邏輯功能等。
系統特點：
1、高可靠性驅動電路設計
2、抗干擾性強
本LED信號機通過電路設計，限制了發光盤的最低點燈電壓，提高了對外部的干擾性，從而提高了可靠性。在地鐵軌道旁，由于強大的牽引回流，會才造成周圍產生強大的磁場，在變壓器上產生較大的感應電壓，通常能夠達到四五十伏，由于這種感應電壓有可能會點亮軌道旁信號機的發光盤，造成危險，所以本信號機通過限制最小燈電壓來防止這種情況的出現，保證了點燈信號的正確。
3、故障導向安全的高可靠性LED信號機控制電路
4、高可靠性驅動電路設計
5、極端情況下保持高可靠性
本LED信號機能在極低的溫度（-40℃）的情況下正常啟動和工作。用硅鋼變壓器代替開關電源，在低成本的同時也保證了低溫起動的可靠性，同時通過電路配合合適的電阻，利用金屬膜電阻與LED發光二極管正負溫度曲線的差異，在低溫的情況下給于溫度補償，能夠有效的保護驅動板上的各個零部件，在極寒的地理位置上依然可以安全可靠的使用本信號機。
6、實時監控系統
本LED信號機發光單元提供了可靠的實時監控單元。為了能夠隨時了解信號機的工作狀態，并且對信號機的不正常工作發出報警，所以設計了一套信號機報警工作電路。
通過監控電路用于監控LED信號機的工作狀態，當信號機工作不正常時（欠壓，超壓，損壞超過一定程度）即發出報警信號，在報警儀器上有聲光顯示，提示報警，能夠準確到信號機的某個發光單元。
實訓項目：
1、LED信號機控制電路設計
2、LED信號機繼電器控制電路系統配線（2顯示/3顯示）
3、LED信號機發光盤測試與調整
4、LED信號機檢測單元系統配線
5、LED信號機綜合故障判斷與處理
ZD6電動轉轍機控制電路實訓系統
設備功能：
1、模擬現場真實設備，和設備真實室內室外設備外觀一致。
2、 室內室外設備和現場設備工作原理一致，電氣參數一致，機械參數一致，真實再現工作現場。
3、可幫助教學，培訓日常維護、故障處理流程。
設備要求：
1、提供真實室外設備，包括ZD6轉轍機一臺；
2、提供1:1真實室內設備，包括SFJ、FCJ、DCJ、1DQJ、2DQJ、DBJ、FBJ、BB、RC、DTB以及空開、組合架和分線；
3、室外主要設備是ZD轉轍機，主要包括電機、減速器、主軸、齒條塊、自動開閉器。
4、室內主要設備為各型號繼電器。
相關實訓項目：
1、四線制ZD6道岔控制電路系統工程設計
2、ZD6電動轉轍機表示電路與啟動電路配線
3、道岔控制電路綜合故障處理
4、道岔控制電路室內外故障模擬
5、ZD6轉轍機控制電路與計算機聯鎖之間的配線
計算機聯鎖實訓系統
1、模擬現場真實設備，和現場真實設備外觀一致；
2、和計算機聯鎖工作原理一致，電氣參數一致，真實再現工作現場
3、可幫助教學，培訓日常維護，故障處理流程。
設備要求：
提供1:1真實室內設備，包括：STD總線計算機聯鎖機CPU板，同步信號板，報警板，數字量輸入輸出板。
提供1:1真實室內設備，包括CPCI6U計算機聯鎖驅動板，計算機聯鎖采集板；
提供1:1真實室內設備，包括3U計算機聯鎖機12V電源，5V電源。
提供單機版監控機1臺，計算機聯鎖軟件一套。
