產品名稱：[ZRDL-ZNY智能電網用電實驗裝置]

---

上海中人專業提供ZRDL-ZNY智能電網用電實驗裝置,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察ZRDL-ZNY智能電網用電實驗裝置，并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。ZRDL-ZNY智能電網用電實驗裝置，是中人公司的品質效益保障教學產品。 文章內容中的圖片為參考圖片,僅供參考,以實物為準.

本文關鍵詞：ZRDL-ZNY智能電網用電實驗裝置

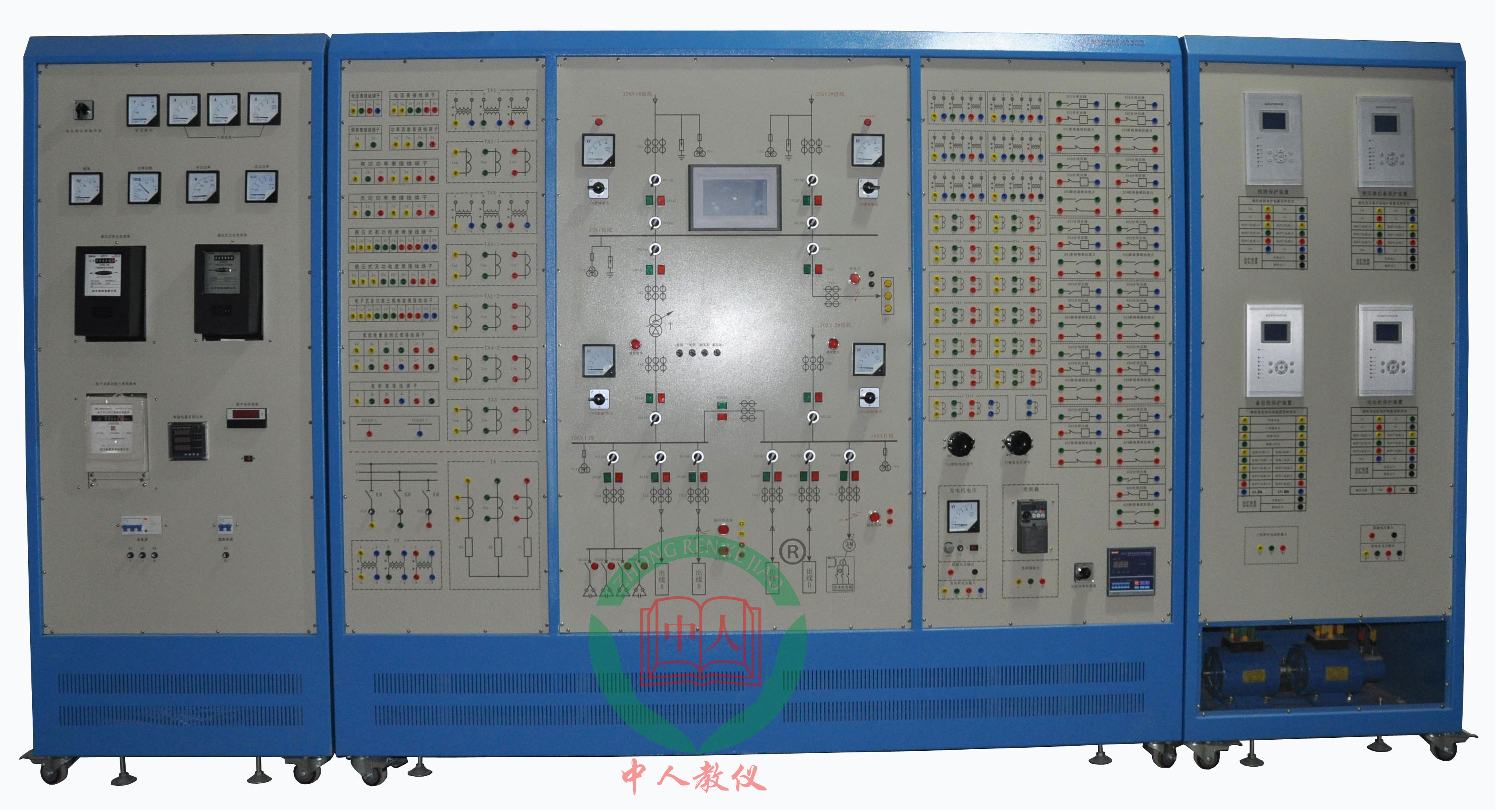

ZRDL-ZNY智能電網用電實驗裝置

參數要求：

建立起完整的客戶用電信息交互網絡，用以更好的實現對于電力用戶用電量、供電電壓、用電功率等用電信息的精準、實時、快速的采集和管理，從而實現對電力用戶的用電行為、狀態的監控和分析，對所收集到的數據進行分析，以更好的實現對電力用戶用電方式的指導，通過合理的調整使得電力用戶能夠更好、更合理地完成對于電力能源的利用，在提高供電效率的同時確保電網的安全運行。此外，通過對用戶用電參數的分析可以使得供電企業從各種參數入手獲悉用戶的用電模式，從而根據用戶的用電情況適時的指導其調整用電狀態，通過釆用分時電價等的方式對用戶的用電情況進行適當?shù)恼{(diào)整，實現錯峰用電、削峰填谷的方式保障安全、高效的用電。
實現電網與用戶之間電力流、信息流、業務流的實時雙向互動。
參數要求：
1）屏體規格：1800mm*600mm*1500mm（高X寬X長）。
2）環境條件：
環境溫度：-20〜+50°C
相對濕度：月平均不大于90%。
最大相對濕度：95%,機殼表面無凝露。
平均相對濕度：55%
海拔高度：＜3000m
抗震烈變：V8級
無火災、爆炸及化學等腐蝕性氣體。
3）配備安裝二次輔助設備（按鈕、轉換開關、指示燈）。面板區域劃分明確、至少包括主結線圖、操作控制、網絡設備、釆集設備、集中設備等幾個區域。
4）噴涂：所有的噴涂在機械振動以及熱和油的作用下均不會出現劃痕或變軟，噴涂的顏色根據站內其它屏柜顏色情況再定。
5）銘牌：置于屏面和屏內明顯位置；柜上所有插件、信號燈及其輔助元件都用中文標明其用途及名稱。
6）柜內的布線及端子：布線整齊、清晰、美觀，導線絕緣良好，無損傷，電流回路截面不小于2.5mm2和1000V耐壓絕緣絞線，其它回路截面不小于1.5mm2和1000V耐壓絕緣絞線。設備接線端部均標明其回路編號，編號正確，字跡清晰且不易褪色。接線端子每側接線為一根。一般設備的接線端子牢固可靠，端子導電體由抗氧化的銅質材料制造。屏內設有專用接地銅排。接地考慮到設備間的壓差和噪音，屏和設備配有接地端了。
7）操顯、模擬智能電能表、模擬計量終端、集抄集中器、釆集器、感知互動終端等均安裝于此屏上。
8）主結線圖釆用絲印方式印刷于屏體上，主結線圖至少包含10kV母線、專用變壓器、終端用戶，組成一個簡單的低壓配電用電模型。
9）主結線圖上各顯示單元均釆用雙色指示燈，由操作機構控制。
10）操作控制開關獨立布置于主結線圖上方，方便操作。
11）集中器/釆集器：供電AV220V,上行GPRS或以太網或無線連接、下行RS485或LoRa或無線連接，上行376.1,下行DLT645-2007、DLT645-1997。
要求完成的實驗功能：
智能電表、釆集器、集中器、通信及網絡設備等設備的原理實驗；
智能電表、釆集器、集中器、通信及網絡設備等設備的配置實訓；
智能電表、釆集器、集中器、通信及網絡設備等設備的功能調試實訓；
智能電表、釆集器、集中器、通信及網絡設備等設備的接口、通信規約調試實訓：通信及網絡設備測試和研究分析；
用電在線檢測與統計分析實驗。
用電信息釆集系統數據傳輸協議
用電信息的分析與應用
單臺配置要求：
要求單臺包含4臺智能電能表、4臺釆集器、2臺集中器、1臺智能網關。
智能電能表功能要求：
釆用先進微電子技術及SMT生產工藝制造，用于額定頻率50HZ的三相交流電能的計量。
計量功能：具有正反雙向計量功能；
顯不功能：寬屏液晶顯小；
檢測功能：可檢測電流、電壓、功率等用電參數；
數據保存功能：停電后，數據可保持20年，來電自動恢復；
通信協議：支持IEC61850通信協議。
釆集器功能要求：
抄讀電能表的正反有功電量、四象限無功電量、電壓、電流、有功功率及無功功率,凍結電量等。
1路RS485接口，可接32塊電能表。
上行接口：無線或以太網
可靠性：終端平均無故障工作時間不低于76000ho整機功耗小于5VAo
集中器功能要求：
抄讀電能表的正反有功電量、四象限無功電量、電壓、電流、有功功率及無功功率,凍結電量等。
對各種數據進行統計分析后，保存在存儲芯片內等待主站召測，同時處理單元也執行主臺下發的命令。
可以抄讀和存儲不同的數據。
與主站的通信支持GPRS/CDMA或支持光纖或支持以太網，并且有本地維護接口o
釆用國家密碼管理局認可的硬件安全模塊實現數據的加解密。
時鐘誤差￡0.1S/h，時鐘保持大于10年。
環境條件：工作溫度：-45~+70°C,相對濕度：10%〜100%。
智能網關功能要求：
站內通信支持DL/T860
數學運算和邏輯運算
信號合并計算
支持多種方式對時
遠動功能
繼電保護故障信息
協議轉換
在線監測
測量數據集中器
告警直傳
遠程瀏覽
源端維護
程序化控制。
