上海中人專業提供ZRXNYC-18車用開關磁阻電動機及控制技術實訓臺,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察ZRXNYC-18車用開關磁阻電動機及控制技術實訓臺，并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。ZRXNYC-18車用開關磁阻電動機及控制技術實訓臺，是中人公司的品質效益保障教學產品。 文章內容中的圖片為參考圖片,僅供參考,以實物為準.
本文關鍵詞：ZRXNYC-18車用開關磁阻電動機及控制技術實訓臺

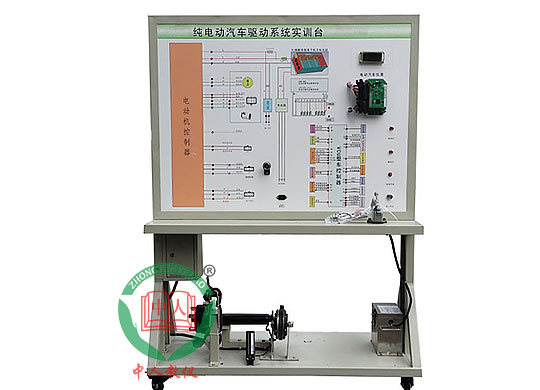

參考圖片
一、產品組成
主要由汽車開關磁阻電機、電機控制器、檔位開關、加速踏板、點火開關、電源及故障設置系統組成。
二、產品功能
功能主要包括以下:
1.汽車開關磁阻電機及控制器的認知；
2.汽車開關磁阻電機及控制器的結構及原理；
3.駕駛員的意圖與開關磁阻電機運轉之間的體現;
4、配備電壓表、電流表對電機運行進行實時監控；
5.常見故障的設置及考核;
6.配備實驗說明書。
三、產品規格
1、外形尺寸1240×600×1700mm
2、電源：220VAC/50Hz
3、電機額定功率：4kw;
4、電機額定轉速：3000rpm;
5、電機工作電壓：72VDC
6、箱體上部整體成型，表面經過防銹處理、噴漆；下部采用40*40方管焊接成形；
7、UV平板噴繪面板，厚度不小于4mm,彩色電路圖，不退色、耐磨損；
8、底部安裝國內知名品牌的兩萬向兩定向的腳輪，配備剎車，方便設備的移動及固定。
四．基本配置(每臺)
|
序號 |
名稱 |
規格型號 |
單位 |
數量 |
|
1 |
檢測控制面板 |
裝有各種檢測端子，彩色電路圖和工作原理示意圖，1200*900mm |
套 |
1 |
|
2 |
組合儀表 |
電動汽車專用 |
個 |
1 |
|
3 |
點火開關 |
配套 |
套 |
1 |
|
5 |
電機控制器 |
與電機配套 |
套 |
1 |
|
6 |
車載充電器與充電接口 |
與電池配套 |
套 |
1 |
|
7 |
DC-DC轉換器 |
|
套 |
1 |
|
8 |
HV磷酸鐵鋰離子動力電池組 |
72V |
套 |
1 |
|
9 |
開關磁阻電機驅動系統 |
72V |
套 |
1 |
|
10 |
半軸剎車系統 |
電動車專用 |
套 |
1 |
|
11 |
檔位開關 |
電動車專用 |
套 |
1 |
|
12 |
油門控制裝置 |
電動車專用 |
套 |
1 |
|
13 |
直流接觸器 |
DZ47 |
套 |
1 |
|
14 |
電源總開關 |
配套 |
套 |
1 |
|
15 |
移動臺架 |
1240×600×1700mm(帶自鎖腳輪裝置) |
臺 |
1 |
|
16 |
保險絲盒 |
配套 |
套 |
1 |
|
17 |
保修卡/合格證 |
配套 |
套 |
1 |
|
18 |
教師手冊 |
配套 |
套 |
1 |
|
19 |
故障模擬與排除裝置 |
|
套 |
1 |
