產品名稱：[ZRDJ-RQD電機軟啟動控制實訓柜]

---

上海中人專業提供ZRDJ-RQD電機軟啟動控制實訓柜,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察ZRDJ-RQD電機軟啟動控制實訓柜，并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。ZRDJ-RQD電機軟啟動控制實訓柜，是中人公司的品質效益保障教學產品。 文章內容中的圖片為參考圖片,僅供參考,以實物為準.

本文關鍵詞：ZRDJ-RQD電機軟啟動控制實訓柜

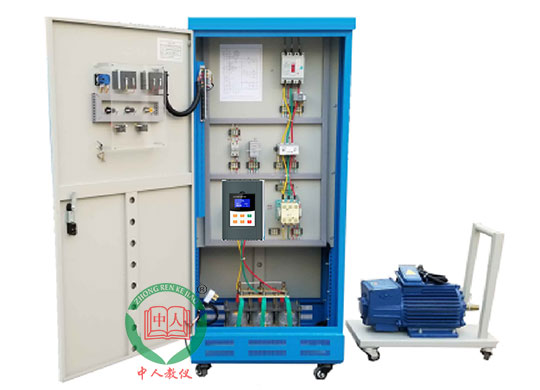

ZRDJ-RQD電機軟啟動控制實訓柜

參考圖片

一、概 述

1. 電機軟啟動器(軟起動器)是一種集電機軟起動、軟停車、輕載節能和多種保護功能于一體的新穎電機控制裝置。該產品能有效地限制交流異步電動機起動時的起動電流，可廣泛應用于風機、水泵、輸送類及壓縮機等負載，是傳統的星/三角轉換、自耦降壓、磁控降壓等降壓設備的理想換代產品。

2. “電機軟啟動控制實訓柜”是為滿足社會各行業對電機起動設備的安裝、調試、維修方面的電工、電氣技術人員的需求，結合各職業院校電氣類相關專業開設的《電工技術》、《工廠電氣控制》、《電機拖動及控制》等課程的技能訓練而研制的，是各職教中心、培訓機構、職業鑒定站（所）等相關單位的培訓和考核設備，也是各職業院校電氣類相關專業的實訓設備。

二、特 點

1. 采用標準配電柜為主體柜，控制柜空間利用合理、占地面積小，外形美觀。

2. 控制柜的器件選型、安裝、接線等嚴格按照“電氣設備安全設計導則”、“低壓系統內設備的絕緣配合”、“電工成套裝置中的導線顏色”、“電機線端標志與旋轉方向”等國家相關標準的規定進行設計。

3. 所用器件均采用國內外知名品牌，產品質量有保證。

4. 采用德力西軟啟動器，以及2.2KW電動機為控制對象，模擬電動機起動，貼近工業現場。

5. 提供各種保護功能，實訓安全可靠。

三、技術性能

1. 輸入電壓：三相四線（或三相五線）～380V±10%  50Hz

2. 工作環境：溫度-5℃～+40℃  相對濕度＜85%（25℃） 海拔＜2000m

3. 裝置容量：＜7.5kVA

四、系統配備

本實訓柜主要由柜體、電氣室、德力西軟啟動器、三相異步電動機等組成。

1. 柜體

柜體為雙層亞光密紋噴塑結構，雙面柜門設計，冷軋鋼板，結實牢固、美觀大方。內部留有一次進出線端子排、出線孔以及接地標志�？刂乒襁�設有四個萬向輪和四個固定調節機構。

2. 電氣室

正面柜門設有交流電壓表、交流電流表、電壓指示切換開關，通過電壓指示切換開關可分別指示電網的UUV、UVW、UWU線電壓值，交流電流表用來監視負載電流的大小。還裝有運行狀態指示燈、按鈕開關等。電氣室內部主要由斷路器、熔斷器、交流接觸器、電動機軟啟動器等器件組成。

3. 德力西電機軟啟動器

軟啟動器安裝在柜子內部，直接連接于異步電動機的轉子回路中。當電機起動結束后，軟啟動器被旁路切除。

4. 三相異步電動機

三相鼠籠異步電動機，2.2kW、940rpm，6極，電動機安裝在鋼板小車上，配有四個萬向輪，帶專用電機連接電纜。

五、實訓項目

1. 電機軟啟動的原理與認知

2. 電機軟啟動起動線路的器件選擇與安裝

3. 電機軟啟動線路的布線與接線

4. 電機軟啟動起動線路的運行調試

5. 電機軟啟動起動線路的故障分析與檢修

原文網址：http://kdggw.cn/proshow.asp?ID=1687

---

尊敬的用戶： 如果您對我們的ZRDJ-RQD電機軟啟動控制實訓柜比較滿意，想要建設與ZRDJ-RQD電機軟啟動控制實訓柜相關的實訓室或者想要知道更多的資料，請直接在線咨詢或者來電詳詢，我們會有專門的客服和您對接，幫助您了解ZRDJ-RQD電機軟啟動控制實訓柜。
售后：我們承諾在質保期內，若ZRDJ-RQD電機軟啟動控制實訓柜出現屬于質量問題造成零部件損壞的，我們提供免費維護與維修，若需要專業的技術人員進行維修，我們也可以通過對ZRDJ-RQD電機軟啟動控制實訓柜故障診斷后，派人上門維。中人公司還承諾：在質保期外，維修和更換ZRDJ-RQD電機軟啟動控制實訓柜零部件僅收成本費的。

---
