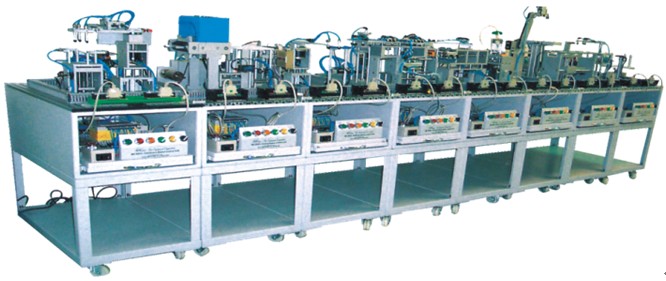

上海中人專業提供ZR-2010 數控模組化生產流水線綜合系統：CD制程機,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察ZR-2010 數控模組化生產流水線綜合系統：CD制程機，并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。ZR-2010 數控模組化生產流水線綜合系統：CD制程機，是中人公司的品質效益保障教學產品。 文章內容中的圖片為參考圖片,僅供參考,以實物為準.
本文關鍵詞：ZR-2010 數控模組化生產流水線綜合系統：CD制程機ZR-2010 數控模組化生產流水線綜合系統：CD制程機
第一站：數控CD片自動送料站
將CD片放入平臺，由直流馬達驅動螺桿升降供料臺，光電傳感器檢知CD片已供料，以移載臂吸取CD片移至冷卻站。
實習項目：
|
1、升降供料臺 （1）馬達驅動供料臺升降控制 |
2、初成品移出臂 |
第二站：數控冷卻站
本站利用分割式日內瓦機構原理作4個間歇運動，以時規皮帶傳動，由間歇位移轉換成直線行走，將CD片送到冷卻箱，經冷卻風扇吹冷后，再將CD定位并轉至滑臺單元。
實習項目：
|
1、冷動箱傳動單元 |
2、CD片轉出滑臺單元 |
第三站：數控緩沖站
由取出單軸臂吸取CD 片，當置物座無CD時移到置物座，當置物座有CD時，移至于緩沖控制升降臺的緩沖座。
實習項目：
|
1、取出單軸臂單元 （5）真空產生器的認識 （6）真空吸盤的吸取與釋放的應用 |
2、緩沖控制升降臺 |
第四站：數控噴碼烘干站
由移載站吸取CD放于本站置物座上噴嘴氣壓輸出仿真噴碼動作，再由烘干單元的加熱風扇組完成CD的烘干過程。
實習項目：
|
1、三爪往復移載臂 （1）線性導桿動作原理及控制 （2）CD片吸取氣壓回路控制 （3）調整閥及磁簧開關的應用 |
2、噴碼單元機構 （1）聚焦式傳感器原理及應用
|
第五站：數控檢測站
本站將噴碼及烘干后的CD，以三支組成90°的吸盤擺臂吸取放置于檢測臺，再由檢測傳感器來分辨CD是否瑕疵，并將瑕疵品送入不良品收集桶，將良品繼續送入下一站。
實習項目：
|
1、分配擺臂座 （1）E齒輪與排齒機構的認識及應用 （2）氣缸擺動臂動作原理
|
2、檢測器 （1）傳感器CD檢測 （2）A/D的應用 （3）電磁閥的應用 |
第六站：數控上膠站
將上一站來的CD置于自轉面盤，并以真空吸附固定CD，再以斜向升降機構將膠桶移進入CD內圈，由內往外慢速滑行點膠。
實習項目：
|
1、變速自轉座 （1）氣密檢知原理及應用 （2）變頻器原理及用于感應馬達的控制 2、上膠器 （1）點膠機定時定量的控制 （2）斜向升降機構原理及應用 （3）滑臺氣缸控制 |
3、同向園周臂 （1）擺動缸控制及角度的調整 （2）油壓緩沖器原理及應用 （3）傳動機構驅動原理及定向方法 |
第七站：數控UV檢測站
由上一站的同向園周臂傳送來的CD放入本站的間歇移送臺的制具里，再經橫向四等距步序移動，經過UV的照射，于第三制具的反傳感器上完成。
實習項目：
|
1、間歇移送臺 （1）等距水平步序移動機構及控制 （2）導桿及線性軸承的應用 （3）制具結構及設計
|
2、UV照射器 （1）照射須驅動控制 （2）LED仿真照射控制 3、檢測器 （1）反射型傳感器原理及應用 |
第八站：數控暫存儲放站
將制造完成的CD，以存取臂吸取放入4組儲放架上，完成整個CD制程的仿真。
實習項目：
|
1、存取臂 （1）氣缸速度控制 （2）磁簧開關的原理、應用及設置 （3）回轉軸擺缸旋轉角度的栓知及設定 （4）吸盤三臺具的氣密訊號檢測 （5）氣壓回路具備斷電吸著功能的設計 |
2、儲放座 （1）轉盤4等分儲放座機構 （2）4分割日內瓦輪間歇機構、定位及應用 （3）DC馬達控制及其傘齒輪傳動結構
|
