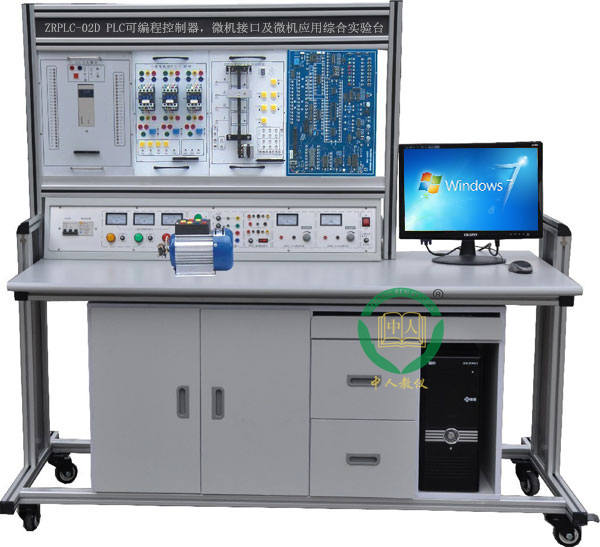

上海中人專業提供ZRPLC-02D PLC可編程控制器，微機接口及微機應用綜合實驗臺,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察ZRPLC-02D PLC可編程控制器，微機接口及微機應用綜合實驗臺，并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。ZRPLC-02D PLC可編程控制器，微機接口及微機應用綜合實驗臺，是中人公司的品質效益保障教學產品。 文章內容中的圖片為參考圖片,僅供參考,以實物為準.
本文關鍵詞：ZRPLC-02D PLC可編程控制器，微機接口及微機應用綜合實驗臺
一、概述
本實驗臺是在 可編程控制器實驗系統”的基礎上增加微機接口及微機應用實驗系統，通過兩方面結合做到一機多用、資源共享、便于管理。PLC可編程控制器性能、特點、適用范圍見本目錄419頁。微機接口及微機應用適用于86系列微機原理課程，綜合了各學校講課及實驗老師意見，增添了系統的開放能力和靈活性。為提高學生獨立思維和動手能力，對計算機硬件要求較高的專業,提供了開放的實驗平臺并新增加了微機控制實驗，使這門課程的實驗更加深入完整。為適合基礎教學的需要，增添了數字電路實驗線路。這一嶄新的系統實現了專業基礎課（數字電路）、專業課（微機原理）、課程設計和畢業設計（微機應用）的三合一，真正做到了一機多用。大大節省實驗室，節省管理人員，節省資金。配合本設備，我們特為教師提供了微機原理課、微機應用課的教師指導書，書中對這部分實驗都寫有實驗?zāi)康�，�?shí)驗電路以及匯編語言和C語言的參考程序清單（提供程序軟盤），供教師參考，減輕了教師備課和輔導實驗的工作量。全套裝置設計合理，功能強大，操作簡單方便。
二、系統構成
1、PLC可編程控制器實驗屏
2、PLC可編程控制器實驗裝置
3、PLC可編程控制器實驗臺
4、編程應用軟件
5、仿真教學軟件
6、PLC及轉接通訊電纜
7、實驗操作桌
8、微機接口及應用部分：
（1）微機接口部分：一塊PCI總線擴展卡、8279鍵盤、六位數碼顯示連接電纜。還設有I/O地址譯碼電路8255、8253、ADC0809、DAC0832等；
（2）微機應用部分：設有聲傳感器、繼電器及喇叭、直流電機、步進電機驅動控制電路；
（3）輔助電路：40腳、20腳、16腳、14腳集成插座，邏輯電平開關、LED顯示、時鐘（1MHZ、2MHZ）、方波信號。
9、電腦或手持編程器（用戶自備或代購）。
三、技術參數
◆PLC主機：輸入：24點 輸出16點
◆型號：三菱FX1N-40MR（也可選擇西門子、歐姆龍，價格另議）
◆輸出電壓：直流24V，電壓表指示
◆利用應用軟件編程
◆電源輸入：交流220V，50Hz
◆電流≥
◆外形尺寸：160×75×
四、實驗內容
1、PLC可編程控制器實驗：
1．與、或、非邏輯功能實驗 2．定時器、計數器功能實驗
3．跳轉、分支功能實驗 4．移位寄存器實驗
5．?dāng)?shù)據處理功能實驗 6．微分、位操作實驗
7．交通信號燈PLC自動控制實驗 8．?dāng)嚢杵鞯腜LC自動控制實驗
9．LED數碼官顯示PLC自動控制實驗 10．四層電梯的PLC自動控制實驗
11．加工中心刀具庫選擇控制實驗 12．藝術彩燈造型的PLC控制實驗
13．電機的自動控制實驗 14．步進電機的PLC控制
15．模擬電視發射塔實驗實驗 16．自動送料裝車系統控制實驗
17．自動售貨機實驗 18．自動成型實驗
19．水塔自動供水控制系統實驗 20．郵件自動分揀實驗
21．自動洗衣機控制系統模擬實驗 22．電鍍過程控制實驗
2、微機接口及微機應用
A、微機接口實驗（微機原理課）
1、I/O地址譯碼實驗 2、簡單并行接口實驗
3、可編程并行口實驗（一）（二）4、串行通訊實驗（8251、8250）
5、A/D、D/A轉換 6、可編程定時器/計數器實驗
7、七段數碼顯示實驗 8、中斷實驗和DMA通訊實驗
B、趣味性實驗及控制實驗（微機應用課）
1、競賽搶答器實驗 2、數字錄音機實驗
3、電子琴實驗 4、交通燈控制實驗
5、繼電器控制實驗 6、步進電機控制實驗
7、七段數碼顯示實驗 8、集成電路測試實驗
9、8279鍵盤、顯示控制實驗
C、TTL集成電路實驗（數字電路課）
實驗臺配置清單（每臺）
|
名稱 |
型號 |
數量 |
單位 |
備注 |
|
PLC主機 |
三菱FX1N—40MR |
1 |
臺 |
|
|
三菱通訊電纜 |
RS232/422 |
1 |
根 |
|
|
演示板 |
交通信號燈的PLC控制 |
1 |
塊 |
中人 |
|
攪拌器的PLC控制 |
1 |
塊 |
＂ | |
|
LED數碼管的PLC控制 |
1 |
塊 |
＂ | |
|
四層電梯的PLC控制 |
1 |
塊 |
＂ | |
|
加工中心刀具庫選擇控制 |
1 |
塊 |
＂ | |
|
藝術彩燈的PLC控制 |
1 |
塊 |
＂ | |
|
電機的自動控制 |
1 |
塊 |
＂ | |
|
步進電機的PLC控制 |
1 |
塊 |
＂ | |
|
基礎實驗 |
1 |
塊 |
＂ | |
|
水塔自動控制 |
1 |
塊 |
＂ | |
|
洗衣機自動控制 |
1 |
塊 |
＂ | |
|
郵件分檢系統 |
1 |
塊 |
＂ | |
|
自動售貨機 |
1 |
塊 |
＂ | |
|
自動成型系統 |
1 |
塊 |
＂ | |
|
模擬電視發射塔 |
1 |
塊 |
＂ | |
|
自動送料裝車系統 |
1 |
塊 |
＂ | |
|
電鍍自控系統 |
|
塊 |
＂ | |
|
軟件 |
演示板原程序及三菱編程軟件（FXGP_WIN-E） |
1 |
塊 |
|
|
微機接口主板 |
|
1 |
塊 |
|
|
微機接口PC擴展卡 |
|
1 |
塊 |
|
|
鍵盤顯示實驗板及連接電纜 |
|
1 |
套 |
|
|
學生實驗桌 |
學生實驗桌含鐵筐支架 |
1 |
套 |
中人 |
|
說明書 |
上冊 |
1 |
本 |
＂ |
|
下冊 |
1 |
本 |
＂ | |
|
連接線 |
紅色 |
40 |
根 |
＂ |
|
紅色大頭 |
1 |
根 |
＂ | |
|
黑色大頭 |
1 |
根 |
＂ | |
|
紅色大小頭 |
1 |
根 |
＂ | |
|
黑色大小頭 |
1 |
根 |
＂ | |
|
黑色 |
1 |
根 |
＂ | |
|
50P排線 |
1 |
根 |
＂ | |
|
黃色（短線） |
10 |
根 |
＂ | |
|
藍色（短線） |
