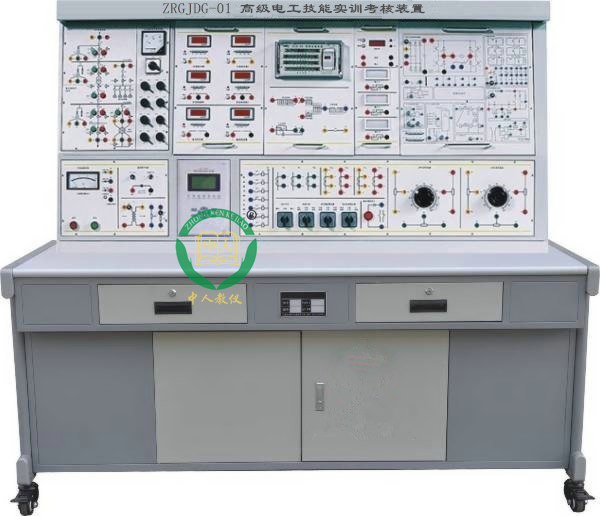

一、高級電工技能實訓考核裝置概述：
“ZRGJDG-01高級工技能實訓考核裝置”是為了滿足各高職院、技校對相關專業的學生培訓及有關部門對高級電工資格鑒定考核的內容要求研制的，實訓考核內容包括：10KV變配電所的繼電保護、變配電所的二次回路和操作電源、電力拖動設備、電子電路、電力電子、單片機及應用、可編程控制器、變頻器應用技術等，產品經嚴格測試和評估，已成為實訓、實驗、考核的一個理想設備。
二、高級電工技能實訓考核裝置特點：
1、設備具有良好的兼容性和可擴展功能。
1)基本資源如：電源、模擬6-10KV電網變配電站停電、送電倒閘操作模板以及6-10KV電網電路模板等采用固定式結構設計；實驗項目采用組件式掛箱結構設計，可以根據用戶的實驗項目進行靈活選配。
2)部分掛箱模塊由基本資源和功能擴展區兩部分組成，功能擴展區可以方便地插入和取下擴展功能模板，因此，用戶如需增加新的實訓內容，只需向本公司購買相應的擴展模板即可，無須添加或更換設備。
2、電子技術線路板及電氣控制線路都裝在掛板上，操作利更換十分便捷。在一套設備上可以進行電子技術、電力電子變流技術、電機與拖動、白動控制、可編程控制器、變頻調速、電力系統繼電保護及變配電所二次同路的操作等七個方面的技能訓練。
3、培訓內容即具有針對性義具有實用性。通過培訓裝置的操作培訓后，學生能把專業知識和操作技能有機的結合起米，從而有利于提高學生的綜合分析判斷能力和調試維修技術水平。
4、供配電輸電線路、電力拖動電路及電機經過特殊設計，實訓操作貼近工業現場，學生通過培訓，能很快到現場工作。
三、高級電工技能實訓考核裝置技術參數：
1、輸入電源：三相五線 AC380V±10% 50HZ
2、工作環境：環境溫度范圍為-5℃~+40℃，相對濕度<85%（25℃）；海拔<4000m
3、裝置容量：<1.5KVA
4、外形尺寸：1700×720×1650mm
5、裝置重量：≤250kg
四、高級電工技能實訓考核裝置基本配置及功能
本實訓臺主要由實訓屏、實訓掛箱、實訓桌等到組成。
（一）實訓屏
實訓屏為鐵質雙層亞光密紋噴塑結構，鋁合金面板，為實訓掛箱提供交流電源、直流穩壓電源、恒流源、函數信號發生器（包括頻率計）、測試儀表及實訓器件等，具體功能如下：
1、控制及交流電源部分
（1）提供三相固定380V交流電源，相間、線間直接短路或過載由單片機全程自動監控自動保護。電流型電壓型漏電開關開啟后由啟動和停止按鈕控制實訓臺工作電源。具有告警和復位功能。
（2）提供單相0～250V/2A連續可調交流電源一路（配備一臺0.5KVA單相調壓器）。同時經整流環節可得一組0-240V連續可調直流電源，有表指示輸出電壓值。
（3）提供～220V插座2只，為外部設備提供工作電源。
2、直流電源部分
（1）雙路恒流穩壓電源，二路輸出電壓均為0-30V，內置式繼電器自動換檔。多圈電位器連續調節，使用方便。輸出最大電流為1.5A，具有預設式限流保護功能，輸出有0.5級數字電流表、電壓表指示，電壓穩定度10-2，負載穩定度10-2，紋波電壓5mv。
（2）低壓直流穩壓電源：+5V，+24V、±12V，具有短路保護功能。
（3）恒流源：一路0-500mA連續可調恒流源，分2mA、20mA、500mA三檔，配有數字式直流毫安表指示輸出電流，具有輸出開路、短路保護功能。
3、函數信號發生器：
3.1波形：正弦波、三角波、方波、脈沖波、鋸齒波、TTL方波。
3.2頻率范圍：由0.1Hz到2MHz，分七個頻率檔級。
3.3正弦波失真度；10-30Hz<3% 30Hz-100KHz≤1%
3.4方波響應:前沿/后沿≤100nS（開路）
3.5最大輸出幅度(開路)：f＜1MH幅度≤15VP-P；1M＜f≤2MHz≤11Vp-p
3.6直流偏置(開路)：±l0V
3.7輸出阻抗Z：ZO=50Ω±5Ω
3.8占空比：脈沖與鋸齒波上升、下降沿可連續變化，范圍10%～90％。
3.9壓控振蕩(VCF)：加外加直流電壓0±5V變化時，對應的頻率變化大于l00:1。
3.10輸出衰減：20dB 40dB 60dB
4、頻率計數器：
4.1測頻范圍：lHz～l00MHz，六位數顯。
4.2閘門時間：0.01S、0.1S、1S、10S
4.3輸入阻抗(AC耦合)：電阻分量約500KΩ，并聯電容約100P。
5、供配電及保護部分
5.1 6-10KV變配電線路及保護
5.2 變壓器保護試驗單元
5.3 微機保護模塊
5.4 互感器保護試驗檢測單元
五、高級電工技能實訓考核裝置實驗項目：
（一）電子技術：
1、集成運算放大器指標測試；
2、集成運算放大器基本應用模擬運算電路、信號處理（有源濾波器、電壓比較器、波形發生器）；
3、集成邏輯電路的連接和驅動；
4、組合邏輯電路的設計與測試；
5、譯碼器、數據選擇器、觸發器、計數器、移位寄存器及其應用；
6、555時基電路及其應用；
（二）單片機技術：
1、P1口輸入輸出；
2、繼電器控制；
3、音頻控制；
4、8255、8155輸入輸出；
5、5LED串行顯示；
6、6LED動態掃描顯示；
7、查詢式鍵盤、陣列式鍵盤；
8、計數器、定時器、外部中斷；
9、ADC0809、DAC0832、MC1443模數轉換；
10、電子時鐘；
11、電子琴模擬；
12、溫度過程控制；
13、計算器；
14、多功能密碼鎖；
15、十字路口交通燈；
16、可控硅觸發；
17、IC卡讀寫；
18、配計算機主機、顯示器；
（三）電力電子與直流調速技術：
1.單結晶體管觸發電路；
2.正弦波同步移相、鋸齒波同步移相、西門子TCA785集成觸發電路；
3.單相半波可控、單相橋式半控、單相橋式全控整流電路；
4.三相半波可控、三相橋式半控整流、三相橋式全控整流電路；
5.晶閘管直流調速系統參數和環節特性測定；
6.晶閘管直流調速系統主要單元的調試；
7.單閉環不可逆直流調速、雙閉環不可逆直流調速、雙閉環不可逆直流調速系統；
（四）PLC控制技術：
1.基本指令練習；
2.LED數碼顯示；
3.十字路口交通燈；
4.自動配料系統；
5.運料小車控制、三節傳送帶控制；、機械手控制；
6、四層電梯控制；
（五）電器控制技術：
1.三相異步電動機點動控制和自鎖控制
2、三相異步電動機Y-△換接啟動
3、三相異步電動機聯鎖正反轉控制
4、三相異步電動機延時正反轉控制；
5、基于PLC的三相異步電動機點動控制和自鎖控制、Y-△換接啟動、聯鎖正反轉控制、延時正反轉控制；
（六）變頻器應用：
1.變頻器功能參數設置與操作；
2.多段速度選擇變頻調速、S曲線調速；
3.基于PLC通信方式的多段速度選擇；
4.三相異步電機的變頻開環調速；
5.基于PLC內部PID計算的閉環調速、基于變頻器內部PID計算的閉環調速；
（七）繼電保護技術：
1、電流互感器和電壓互感器的接線方式；
2、電流繼電器、電壓繼電器、時間繼電器、中間繼電器、信號、差動繼電器的整定技術與特性測試；
3、自動重合閘繼電器的整定技術與特性測試；
4、6-10KV線路無時限電流速斷保護、帶時限電流速斷保護、線路定時限過電流保護；
5、6-10KV變壓器差動保、電流速斷保護、定時限過電流保護、過負荷保護；
6、6-10KV高壓電動機過負荷保護、差動保護、電流速斷保護
