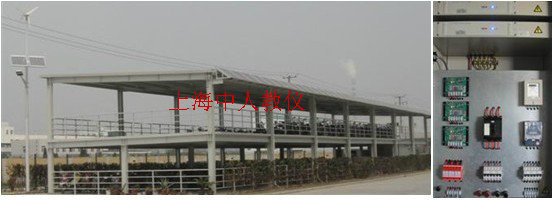

上海中人專業提供4000W太陽能快速充電站系統教學實訓臺,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察4000W太陽能快速充電站系統教學實訓臺，并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。4000W太陽能快速充電站系統教學實訓臺，是中人公司的品質效益保障教學產品。 文章內容中的圖片為參考圖片,僅供參考,以實物為準.
本文關鍵詞：4000W太陽能快速充電站系統教學實訓臺4000W太陽能快速充電站系統教學實訓臺
1、系統實訓應用范圍：主要提供于職高、大學、研究生、企業技工以太陽能發電站專為電動車快速充電為主課題的研究和培訓。
實驗1、光伏陣列單元組成原理。
實驗2、太陽能光電池能量轉換組合原理。
實驗3、在不同天氣和日照強度下光波對光伏轉換效率的影響實驗。
實驗4、在不同季節太陽運軌變換下對光伏能量轉換的影響實驗。
實驗5、在不同季節環境溫度變換下對光伏能量轉換的影響實驗。
實驗6、陣列匯流與防雷接地原理。
2、2、系統控制運行過程演示和實驗
實驗1、太陽能控制器欠壓保護實驗。
實驗2、太陽能控制器充電過壓保護實驗。
實驗3、太陽能控制器充電溫度補償實驗。
實驗4、控制器三種輸出模式實驗，手動開關切換（手動開＋手動關、光控開＋光控關、光控開＋時控關）
2、3、逆變電源實驗
實驗1、逆變器逆變原理實驗（通過逆變器各測試點的測試）
實驗2、逆變電源直流輸入欠過電壓保護實驗。
實驗3、逆變電源輸出交流電的波形、諧波含有率、功率因素的比較實驗。
實驗4、逆變器與市電互補自動切換實驗
實驗5、逆變器輸出過載保護實驗
實驗6、逆變器輸出欠、過壓實驗
2、教學及研究實訓項目
2、1、 光伏能量變換實驗
實驗1、光伏陣列單元組成原理。
實驗2、太陽能光電池能量轉換組合原理。
實驗3、在不同天氣和日照強度下光波對光伏轉換效率的影響實驗。
實驗4、在不同季節太陽運軌變換下對光伏能量轉換的影響實驗。
實驗5、在不同季節環境溫度變換下對光伏能量轉換的影響實驗。
實驗6、陣列匯流與防雷接地原理。
2、2、系統控制運行過程演示和實驗
實驗1、太陽能控制器欠壓保護實驗。
實驗2、太陽能控制器充電過壓保護實驗。
實驗3、太陽能控制器充電溫度補償實驗。
實驗4、控制器三種輸出模式實驗，手動開關切換（手動開＋手動關、光控開＋光控關、光控開＋時控關）
2、3、逆變電源實驗
實驗1、逆變器逆變原理實驗（通過逆變器各測試點的測試）
實驗2、逆變電源直流輸入欠過電壓保護實驗。
實驗3、逆變電源輸出交流電的波形、諧波含有率、功率因素的比較實驗。
實驗4、逆變器與市電互補自動切換實驗
實驗5、逆變器輸出過載保護實驗
實驗6、逆變器輸出欠、過壓實驗
3、實訓運行技術條件（單相輸出）
3、1、光伏陣列發電單元
◆ 光伏陣列功率：4000Wp
◆ 光伏陣列輸出工作電壓：70VDC
◆ 光伏陣列工作電流：55A
◆ 光伏陣列開路電壓：85V
◆ 光伏陣列短路電流：62.5A
3、2、光伏陣列匯流箱
◆ 標稱工作電壓：110VDC，最大持續工作電壓：320VDC。
◆ 標稱放電電流：20kA，最大通流容量：40kA。
◆ 保護水平（20kA，8/20μs）：800V，保護模式：L/N-PE，響應時間：≤25ns。
◆ 單只外形尺寸：90×36×65mm，分3路＋進線，3路－直接入端子排，共3套避雷器。
3、3、電力蓄能單元
◆ 蓄電池類型：免維護蓄電池
◆ 蓄電池規格：12V/200Ah×20個
◆ 蓄電池組容量:48V/1000Ah
3、4、系統控制單元
3、4、1、光伏充電模塊
◆ 輸入功率：90VDC/60A/4200W。
◆ 分3路輸入：1號板-25A/1680W；
2號板-25A/1680W；
3號板-25A/1680W
3、4、2、逆變電源模組
（A）逆變模塊1600W
◆ 直流：直流輸入電壓48VDC，額定輸入電流50A，欠壓關斷40VDC，過壓關斷60VDC，開機電壓46～57VDC。
◆在線交流切換：切換交流電壓220VDC，額定輸入電流9.1A，旁路轉換時間≤5ms。額定輸出電流7.2A,
（B）逆變模塊2400W
◆ 直流：直流輸入電壓48VDC，額定輸入電流75A，欠壓關斷40VDC，過壓關斷60VDC，開機電壓46～57VDC。
◆在線交流切換：切換交流電壓220VDC，額定輸入電流13.6A，旁路轉換時間≤5ms。額定輸出電流10.8A。
◆ LED指示：市電正常、逆變正常、電池欠壓、輸出過載。
◆ 保護功能：輸入欠壓、過壓；輸出過載、短路保護、市電高低壓保護
（C）逆變器通用參數
◆ 交流輸出：額定輸出電壓及頻率220VAC,50Hz，輸出電壓精度220V±1.5%，輸出波形 純正弦波，波形失真率(THD)≤3% (線性負載)，動態響應時間5%(負載0←→100%)，功率因數(PF)0.7/0.8，過載能力120%,30秒，逆變效率≥85%。
◆ 工作環境：絕緣強度1500Vac,1分鐘，噪音(1米)≤40dB，使用環境溫度-25℃～50℃，濕度0～90%,不結露，冷卻方式強制風冷。
3、4、3、電動車快速充電模組
◆ 輸入電壓：AC220V，功率210W，充電電流5～10A
◆ 充電電壓：能自動識別36伏、48伏、60伏電動車，能自動識別電動車充電站極性。
◆ 充電控制：語音每分鐘提示一次，正在充電；充電過程中。投幣1元，充電10分鐘，到時自停，可以行使5～10公里。
◆ 數碼管顯示：硬幣自動識別，計時收費，每次充電最多投幣12次充電120分，投幣枚數：1～12元可以調整，時間10～120分鐘可以設定。
◆ 保護功能：具有防錯接、防反接、防漏電、防雷擊等多重保護。
3、4、顯示單元
3、4、1、數字儀表顯示
◆ 直流電壓表：1-2-3組光電池充電電壓
◆ 直流電流表：1-2-3組光電池充電電流
◆ 交流電壓表：1號逆變器輸出電壓
◆ 交流電流表：1號逆變器輸出電流
◆ 交流電壓表：2號逆變器輸出電壓
◆ 交流電流表：2號逆變器輸出電流
◆ 快速充電計量表：1號逆變器輸出電量
◆ 快速充電計量表：2號逆變器輸出電量
3、4、2、LED指示
◆ 太陽能控制器：充電、過壓、欠壓、過放、運行；
◆ 蓄電池電壓（高-中-低；
◆ 1-2-3組光電池工作
◆ 1-2號逆變器工作
3、5、開關單元
◆ 市電220V輸入總開關，蓄電池組48V輸出總開關，交流負載（1）開關，直流負載（2）開關，方陣（1）開關，方陣（2）開關。
4、 售后服務
◆ 使用手冊
◆ 產品培訓
