上海中人專業提供油氣混合動力發動機實訓臺（全新材料）,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察油氣混合動力發動機實訓臺（全新材料），并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。油氣混合動力發動機實訓臺（全新材料），是中人公司的品質效益保障教學產品。 文章內容中的圖片為參考圖片,僅供參考,以實物為準.
本文關鍵詞：油氣混合動力發動機實訓臺（全新材料）油氣混合動力發動機實訓臺（全新材料）
用途：模擬純油氣混合動力發動機工作過程，設置故障排除故障。
技術指標及規格，主要配件、備件：
技術平臺與組成結構：捷達純油氣混合動力發動機總成、發動機控制單元、組合儀表、蓄電池、電源總開關、燃油箱、手動油門裝置、診斷座、燃油壓力表、真空壓力表、智能化故障設置和考核系統、移動機架等。
功能：
1.真實可運行的純油氣混合動力發動機，充分展示純油氣混合動力發動機的技術平臺與組成結構和工作過程。
2.實訓臺面板上繪有彩色噴繪電路圖，噴繪圖由有機玻璃保護，學員可直觀對照電路圖和發動機實物，認識和分析控制系統的工作原理。
3.實訓臺面板上安裝有檢測端子，可直接在面板上檢測各傳感器、執行器、發動機控制單元管腳的電信號，如電阻、電壓、電流、頻率、波形信號等。
4.實訓臺面板上安裝有汽車儀表、燃油壓力表、真空壓力表，可實時顯示發動機轉速、噴油壓力、進氣歧管壓力等參數變化。
5.實訓臺安裝有診斷座，可連接專用或通用型汽車解碼器，對發動機電控系統進行讀取故障碼、清除故障碼、讀取數據流等發動機自診斷功能。
6. 智能化故障設置和考核系統：
面板工藝：
采用鋁塑板面板，表面氧化噴漆，UV平板高真彩彩色原理圖，質保多年不變色。
考核裝置及軟件

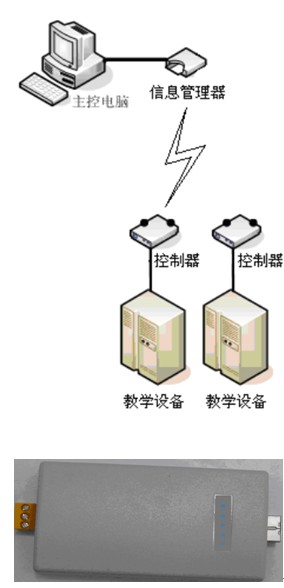

當用教師計算機操作設備故障時，需采用此信息管理器。該信息管理器通過計算機的USB 口連接，采用 USB2.0 傳輸數據。信息管理器的通信總線可以選擇 CAN總線、485總線或無線。
控制器
控制器由操作單元、故障單元兩部分組成。
1、 操作單元
操作單元電路板（與顯示屏一體）、鍵盤。
操作單元采用多重保護設計；雙電源直流 12V 輸入； 128X64LCD 顯示；8 路開關量報警輸入，最多 48 路繼電器控制；操作單元可以不聯網進行脫機考核；可以自動評分；有報警時顯示屏提示。
可升級為無線網絡版智能考核系統。
主要有以下操作功能：
（1）學生入口：學生解除故障時使用，可以查詢考核剩余時間。
(2) 教師入口：設置故障、. 解除所有故障、設置考核時間、修改登錄密碼、設置設備號。
教師入口需要登錄密碼。
（3）分?jǐn)?shù)查詢：查詢學生的當前得分情況。
（4）學號查詢：查詢教師通過計算機設置的學號。
（5）設備號查詢：查詢本機設備地址，每個操作單元有唯一的設備地址。
（6）考核時間開始：用于教師設置完畢考核時間后，考核開始倒計時。

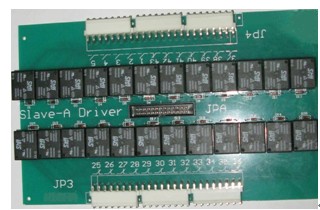

2、故障單元
故障單元有 24 個故障點（數量可增減），每個操作單元可以連接兩個或者一個故障板，繼電器的觸點參數：10A/24VDC 、7A/240VAC 。通過排線與操作單元連接。

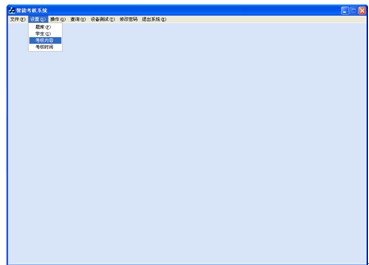

應用軟件
該軟件安裝在教師計算機上，故障與學生信息等存儲在數據庫中。
軟件操作簡單、使用方便，主要有以下功能：
(1) 設置學生信息
(2) 編輯、查詢、發布所有設備的所有故障
(3) 清除設備的所有故障
(4) 設置初、中、高級題庫
(5) 設置考核時間
(6) 提取、查詢所有設備的所有故障解除情況。
(7） 打印考核結果
(8) 測試設備在線與否
(9) 登錄密碼修改
主控單元可以連接的設備數量：
（1）信息管理器
配置為 485 總線可以連接最多64 臺設備
配置為 CAN 總線可以連接最多110 臺設備
配置為無線方式時可以連接最多255 臺設備
配備操作手冊和實驗說明。
