上海中人專業提供ZRHGYL-20釜式反應器實訓裝置,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察ZRHGYL-20釜式反應器實訓裝置，并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。ZRHGYL-20釜式反應器實訓裝置，是中人公司的品質效益保障教學產品。 文章內容中的圖片為參考圖片,僅供參考,以實物為準.
本文關鍵詞：ZRHGYL-20釜式反應器實訓裝置

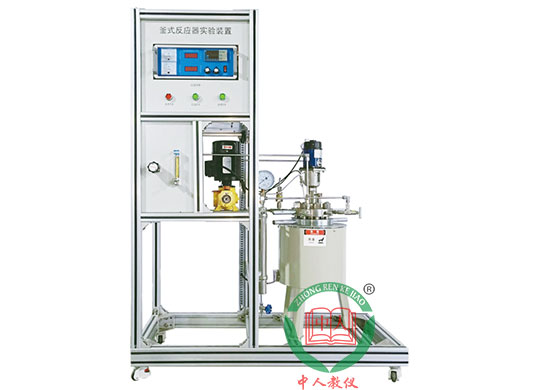

參考圖片
裝置功能：
1、了解釜式反應器的工作原理。
2、學習反應釜的操作流程。
3、學習反應釜的溫度、壓力等控制方法。
設計參數：
攪拌電壓：0—200V、轉速: 0--1500 r/min。
操作壓力：0-5MPa、操作溫度：常溫-200℃。
公用設施：
水：裝置冷凝器連接自來水。
電：電壓AC220V，功率2.0KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。
主要配置：
不銹鋼反應釜、數顯轉速表、磁力攪拌器、不銹鋼調壓閥、柱塞式計量泵、氣體流量計、壓力表、溫控儀表、高品質鋁合金型材框架。
主要設備：
1、反應釜由電加熱爐、反應裝置、攪拌和傳動系統，以及安全閥等組成。
2、304不銹鋼攪拌反應器，反應釜容積1.0L，使用壓力范圍：常壓-5MPa，最高使用溫度200℃，釜蓋上進氣口配針型閥、取樣口配針型閥、防爆口配安全閥。
3、壓力控制采用304不銹鋼調壓閥。
4、釜加熱爐功率：1.5KW。電阻絲穿線碳化硅爐管，最高加熱溫度300℃
5、攪拌裝置為磁力攪拌，攪拌速度無級調速，轉速：0-1500r/min。
6、轉子流量計LZB-3，測量范圍：16-160ml/min，1臺。
7、反應器內溫度顯示：宇電AI701，1臺。
8、溫度測量與控制系統：含加熱裝置、調壓裝置、溫度傳感器、溫控儀表等。溫控傳感器: 采用K型熱電偶測溫，不銹鋼探頭,數字顯示，精度等級±0.1%；溫控儀表：輸入采用數字校正系統，內置常用熱電偶和熱電阻非線性校正表格，測量精確穩定。
9、攪拌速度傳感器1臺。
10、數字轉速測定儀1臺。
11、指針式壓力表：量程為6.0MPa，1臺。
12、柱塞式計量泵：功率30W；最大流量2L/h；最高壓力4MPa。
13、304不銹鋼管路、管件及閥門。
14、儀表柜為304不銹鋼內外噴塑。
15、正泰電器：接觸器、開關、漏電保護空氣開關。
16、外形尺寸：1200×550×1700mm（長×寬×高），外形為可移動式設計，帶剎車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。
17、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念。
