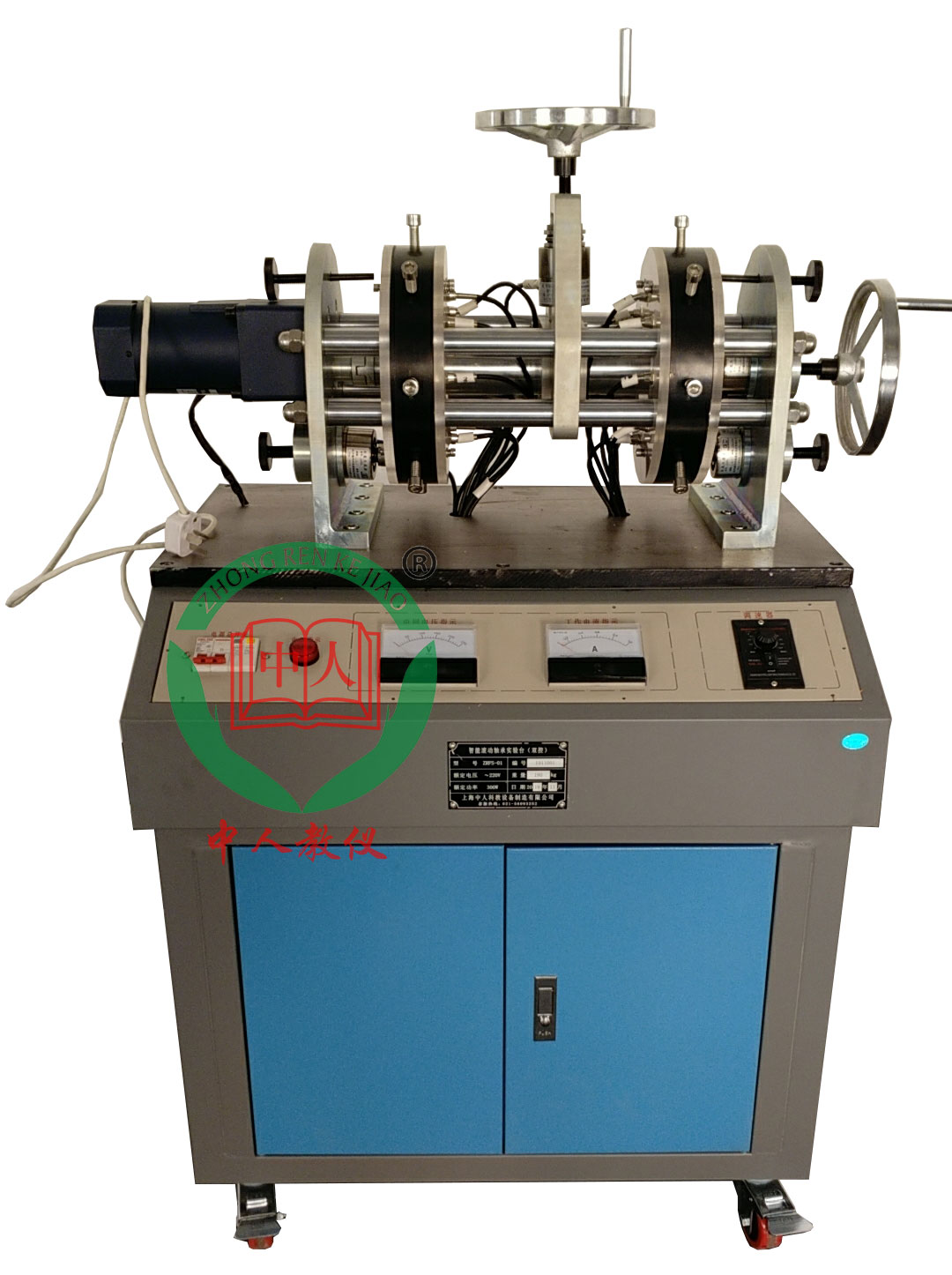

產品名稱：[ZRFS-1型滾動軸承承組合及受力分析實驗臺]
上海中人專業提供ZRFS-1型滾動軸承承組合及受力分析實驗臺,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察ZRFS-1型滾動軸承承組合及受力分析實驗臺，并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。ZRFS-1型滾動軸承承組合及受力分析實驗臺，是中人公司的品質效益保障教學產品。
文章內容中的圖片為參考圖片,僅供參考,以實物為準.
本文關鍵詞：
ZRFS-1型滾動軸承承組合及受力分析實驗臺
一、 產品概述
本裝置可測量滾動軸承工作時軸承元件上的載荷分布、應力變化規律及進行滾動軸承組合設計實驗，測試在總徑向載荷和軸向載荷作用下，滾動軸承徑向載荷分布及變化情況，特別是軸向載荷對滾動軸承徑向載荷分布的影響；并作出載荷分布曲線。使學生更好的掌握滾動軸承的工作情況及相關參數的測量方法，提高滾動軸承的設計能力。適合各大院校機械類專業《機械設計》課程的實驗教學需要。
二、 配置及技術性能
1. 實驗臺
(1)實驗桌采用鐵質雙層亞光密紋噴塑結構，平板臺面，鋁質面板。設有帶鎖柜子，可放置配件及資料等。實驗桌還設有四個帶剎車萬向輪，便于移動和固定。平板外形尺寸：750mm×420mm×40mm。
(2)輸入電源：單相三線 AC220V±10% 50Hz
(3)電流型漏電保護，I△n ≤30mA，動作時間≤0.1s，容量10A
(4)交流減速電機調速器1個：給電機提供可調電源
(5)數據采集器 1套
2. 實驗機構
(1)滾動軸承公稱直徑：D=50mm
(2)滾動軸承跨度：L=300mm
(3)滾動軸承：2種（圓錐滾子軸承）
(4)可移動的滾動軸承座：1對
(5)滾動軸承徑向加載裝置：1套（作用點位置可在0～130mm內任意調節）
3. 交流減速電機 1臺：額定功率90W，調速范圍 0～100r/min
4. 滾動軸承徑向載荷傳感器16個,量程：5000N
5. 總徑向載荷傳感器1個,量程：10000N
6. 總軸向載荷傳感器1個,量程：10000N
7. 左、右滾動軸承軸向載荷傳感器各1個,量程：：10000N
8. 配件：軟件光盤、實驗指導書
9. 計算機測試分析軟件
具有數據采集、測試分析、數據曲線擬合、保存并打印實驗數據和實驗報告等功能�？蓽y量滾子對外圈的壓力及變化情況、測繪滾動軸承在軸向、徑向載荷作用下軸承徑向載荷分布情況，并擬合繪制出實時變化曲線。
三、 實驗項目
1. 軸承外圈載荷分布測試，并作出載荷分布曲線
2. 軸承外圈應力變化規律的測試實驗，模擬滾動體和內圈的應力變化規律
3. 滾動軸承組合設計實驗，測試滾動軸承組內部軸向載荷、軸向載荷和總軸向載荷的關系，并進行滾動軸承組合設計計算
原文網址：
http://kdggw.cn/proshow.asp?ID=607
尊敬的用戶：
如果您對我們的ZRFS-1型滾動軸承承組合及受力分析實驗臺比較滿意，想要建設與ZRFS-1型滾動軸承承組合及受力分析實驗臺相關的實訓室或者想要知道更多的資料，請直接在線咨詢或者來電詳詢，我們會有專門的客服和您對接，幫助您了解ZRFS-1型滾動軸承承組合及受力分析實驗臺。
售后：我們承諾在質保期內，若ZRFS-1型滾動軸承承組合及受力分析實驗臺出現屬于質量問題造成零部件損壞的，我們提供免費維護與維修，若需要專業的技術人員進行維修，我們也可以通過對ZRFS-1型滾動軸承承組合及受力分析實驗臺故障診斷后，派人上門維。中人公司還承諾：在質保期外，維修和更換ZRFS-1型滾動軸承承組合及受力分析實驗臺零部件僅收成本費的。
