上海中人專業提供ZRJX-4 創新機械運動方案拼裝實驗臺,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察ZRJX-4 創新機械運動方案拼裝實驗臺，并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。ZRJX-4 創新機械運動方案拼裝實驗臺，是中人公司的品質效益保障教學產品。 文章內容中的圖片為參考圖片,僅供參考,以實物為準.
本文關鍵詞：ZRJX-4 創新機械運動方案拼裝實驗臺
該實驗臺性價比好，生產批量較大。主要用于機械原理、機械設計和機械創新設計等課程開設機構拼裝及仿真,機構組合創新等實驗，是構建開放性創新型實驗室的重要設備之一.
實驗項目內容:
1.平面機構組成原理的拼裝設計實驗.
2.平面機構創新設計的拼裝設計實驗。
3.課程設計、畢業設計中進行機構系統方案設計的拼裝實驗。
4.本實驗臺推薦拼裝的實驗項目有35種(平面機構23種，另配空間機構12種(選配) ), 此外，還可由學生自行創意設計拼裝組合機構上百種。
主要技術特點:
1.該實驗臺可對學生進行機構運動創新設計的兩次訓練，第一-次是虛擬實驗:在三維零件庫中選擇零件，裝配成所構思的機構，再進行機構的運動仿真，然后拆卸成爆炸圖;第二次是在零件存放柜中選擇零件，然后在機架上裝配出所構思的機構，用帶傳動聯接電機，開啟電源，讓機構運動，觀察機構運動的運轉特征。由于先進行了虛擬訓練，所以能節省實物裝配用時，可安排四組學生同時實驗。

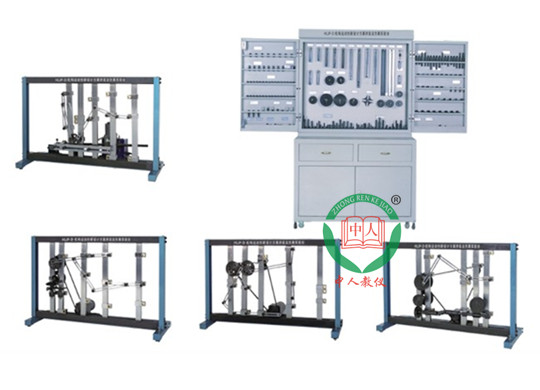

2.該實驗臺主要由四個機架和- -個零件存放柜組成，其中三個機架上配交流帶減速器電機，一臺配直線電機。零件存放柜內配備有各種基本桿組、回轉副、移動副、凸輪、槽輪、齒輪、齒條以及復合鉸鏈等基本構件和聯接件等共計70種700多個.
3.零件存放柜設計精巧，外形美觀大方，各種類各規格的構件分門別類地存放在柜內,品種數量一目了然，便于學生實驗操作和教師的管理。
4.連桿等桿件可方便地進行大范圍尺寸調整，方便機構組合拼裝:復合鉸鏈接頭構思新穎，可避免不同平面之間構件發生干涉:帶傳動的張緊裝置，使傳動更平穩。
5.所有零件選用優質鋼材制造，連桿等構件經平磨加工，表面鍍鉻，其余零件經表面發黑處理，防銹效果好。
主要配置及技術參數:
1.實驗臺機架數量: 4臺/套 外形尺寸1000x350x650mm;
2.帶減速器交流電機:3個P=90W 輸出轉速n=1 0r/min;
3.帶直線減速器的單相交流電機: 1個P=25W 工作行程L= 500mm輸出速度1 0mm/s;
4.零件存放柜1個/套外形尺寸:1000x450x 1 660mm.
創新機械運動方案拼裝實驗臺主要有機架、拆卸平臺、電動皮帶傳動裝置，低副桿組（‖級|||級）凸輪、齒輪齒條、槽輪、各種回轉副、移動復合金交氣連導基本構件和連接組成，在本實驗臺可以拼裝出各種平面機構運動方案37斜坡以上。實驗臺中低副桿組長度尺寸可以無數調節，長度尺寸變化范圍的，連接頭構思新穎，操作簡單方便，運動靈活，極大地提高了機構運動方案拼裝效率。實驗臺中組件低副桿組的零件，聯接件外型尺寸適中，所有零件均磨削加工，精度高，表面發蘭，鍍鉻，外型美觀、維護方便、使用壽命長。
|
主要拼裝試驗項目 |
|
|
1．內燃機機構 |
20．雙向加壓機構 |
|
2．顎式破碎機 |
21．兩側停歇的移動機構 |
|
3．曲柄搖桿與搖桿滑塊機構 |
22．曲柄滑塊機構與齒輪齒條機構的組合 |
|
4．泵 |
23．導桿齒輪齒條機構 |
|
5．攝影升降機 |
24．多桿行程放大機構 |
|
6．刨床導桿機構 |
25．六桿機構 |
|
7．具有急回特性的往復運動機構 |
26．雙層桿擺角放大機構 |
|
8．近似勻速傳出的往復運動機構 |
27．轉動導桿與凸輪放大升程機構 |
|
9．曲柄增力機構 |
28．起重機機構 |
|
10．可擴大行程機構 |
29．鑄錠送料機構（翻轉機構擺動導桿型的插削機構） |
|
11．織布開口機 |
30．曲柄導桿型插床的插削機構 |
|
12．曲柄搖桿型插床機構 |
31．曲柄搖桿型插床的插削機構 |
|
13．縫紉機導線、導針 |
32．沖壓送料機構 |
|
14．近似勻速傳出的往復運動機構 |
33．蒸汽機機構 |
|
15．近似有近似停歇過程的機構 |
34．實現給定軌跡的機構 |
|
16．壓力表指示機構 |
35．壓包機 |
|
17．攪拌機機構 |
36．飛剪 |
|
18．送紙機構 |
37．內燃機 |
|
19．自動車床送料機構 |
|
|
主要技術參數 |
|
|
1.實驗臺機架數量4臺/套 |
6.直線電機功率N=25W220V行程L=700 |
|
2.實驗臺組件箱數量4只/套 |
7.電源單才目220V 50HZ |
|
3.交流帶減速器電機3個/套 |
8.零件主要材質：A3鋼、45號鋼 |
|
4.交流帶有線電機1個/套 |
9.試驗人數:(3/4)人X四組/套 實驗臺機架外型尺寸:100X350X660(長X寬X高) |
|
5.交流帶減速器電機功率N=90W220V傳輸?shù)霓D(zhuǎn)速n=10轉/分 |
